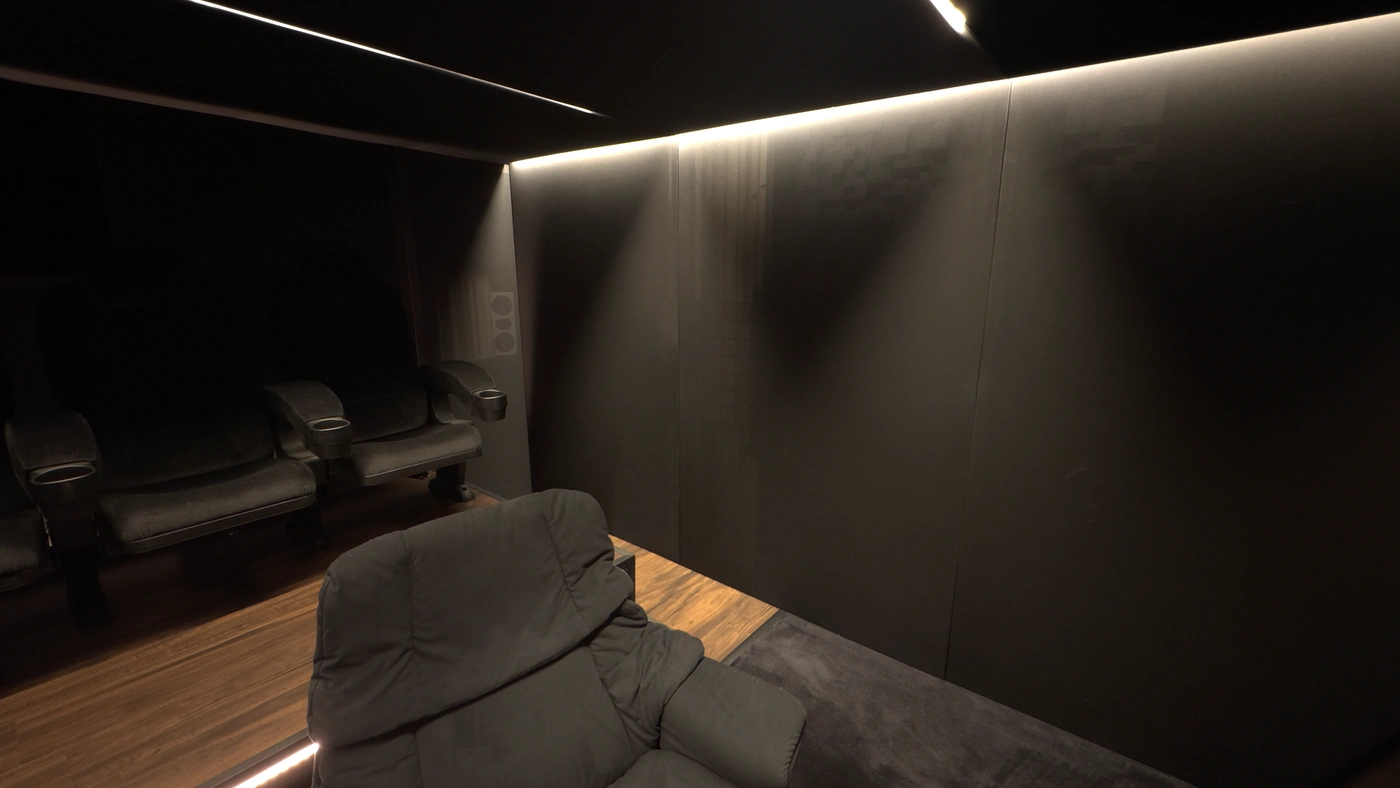

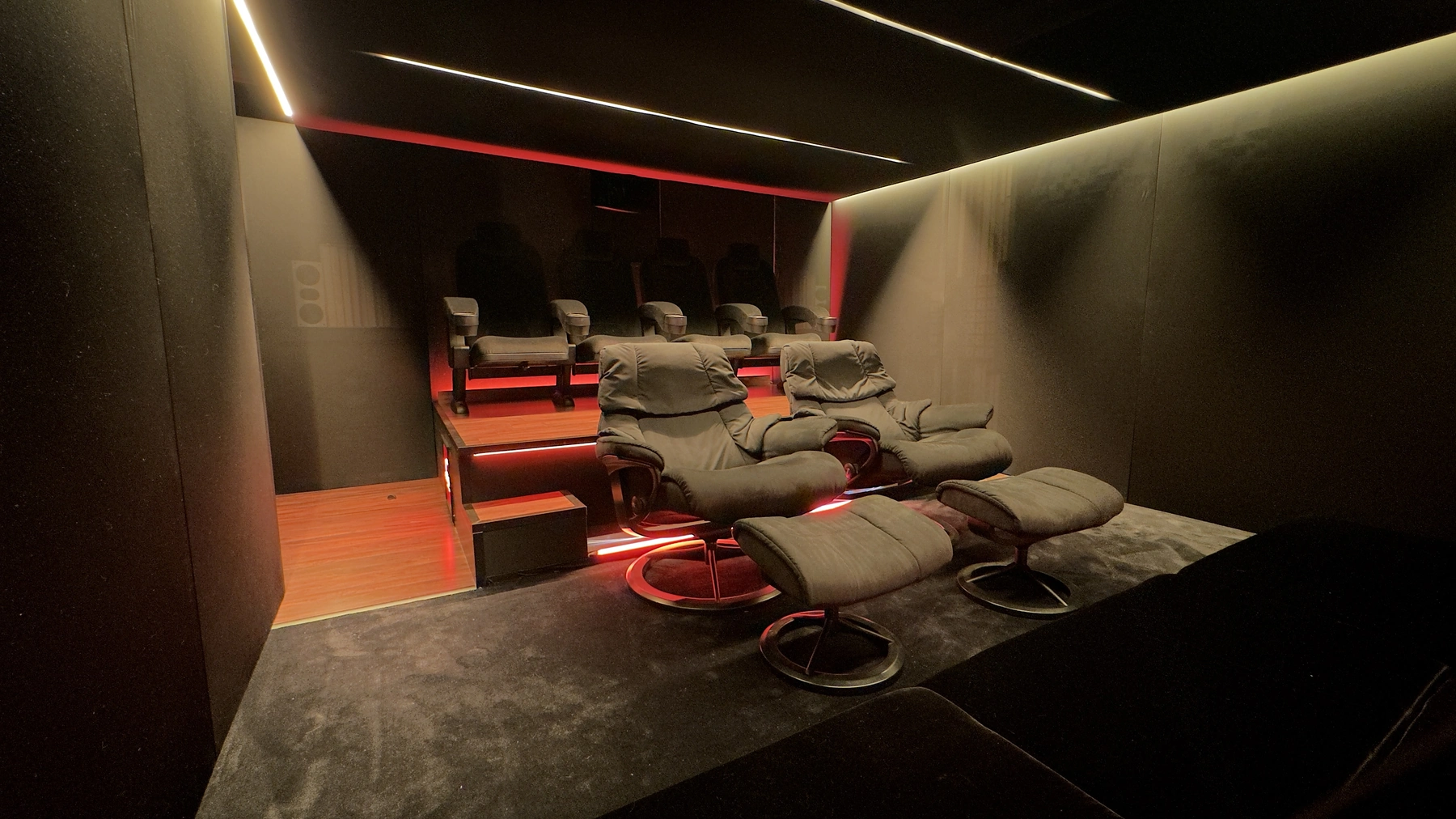

Seitliche Akustikwand mit indirektem Licht, Lounge-Sesseln und Podest

eclipse home cinema

Heimkino, kompromisslos geplant.

Privater Kinoraum mit 332 cm Cinemascope-Leinwand, 24 Kanälen und Double Bass Array. Lautsprecher, Subwoofer und Akustik verschwinden hinter Leinwand, Stoff und Wandaufbauten.

Raumtour öffnen Zur Galerie

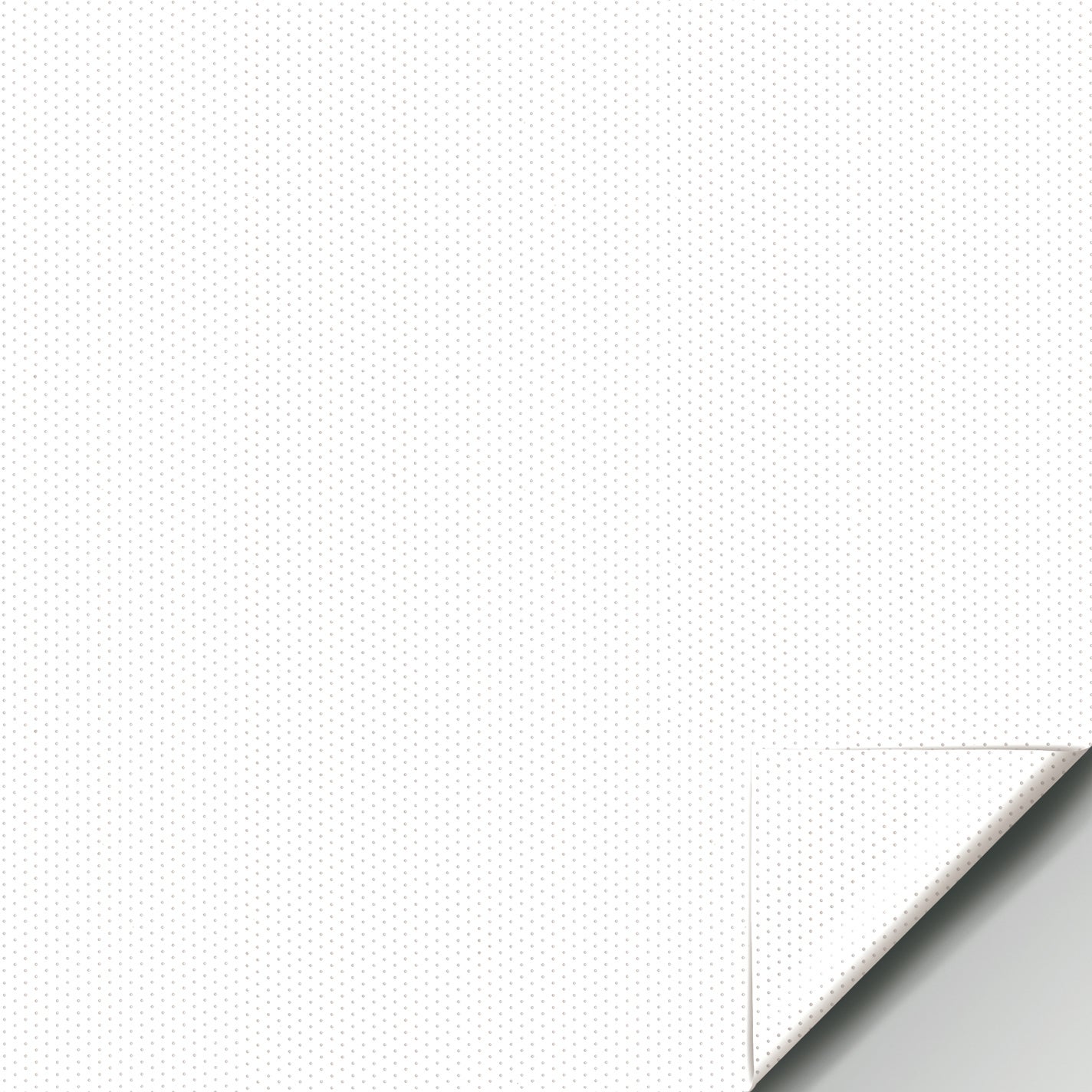

Leinwand: 332 cm JVC NZ7, 21:9 mikroperforiert

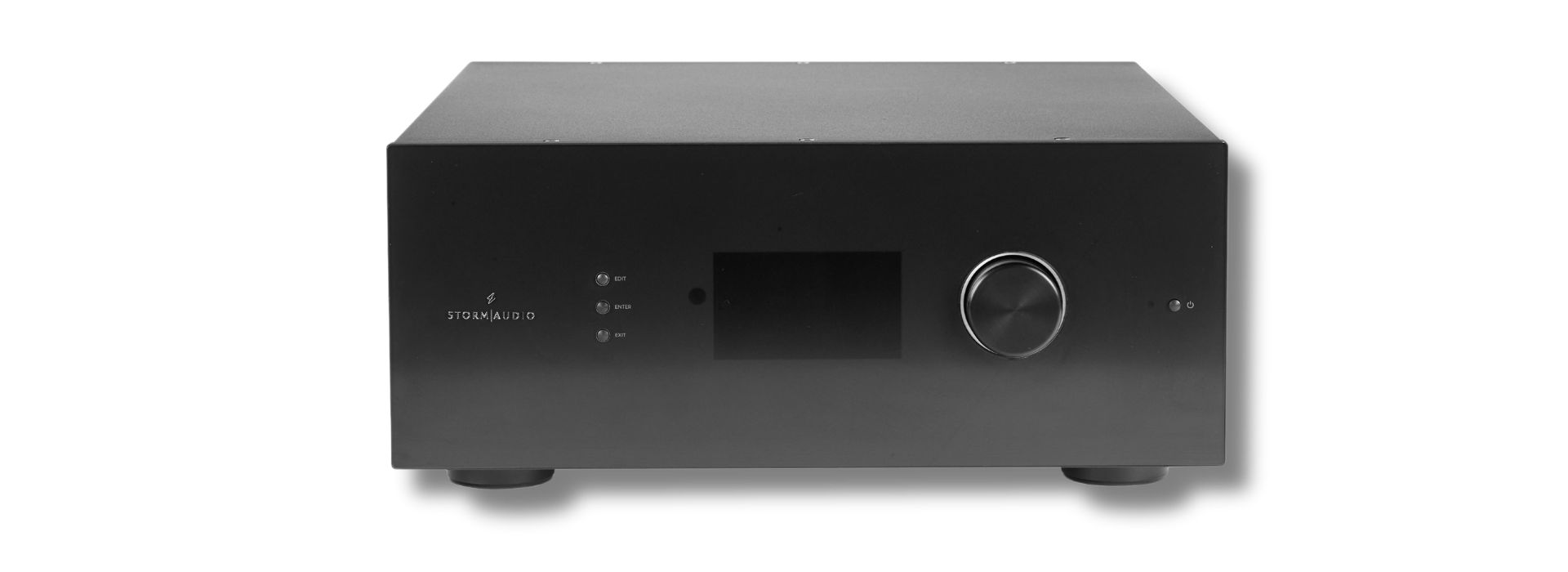

Ton: 24 ch StormAudio mit Dirac ART
Bass: 16 Subs Double Bass Array
Plätze: 6 Lounge vorne, Podest hinten

Raumtour

Den Kinoraum interaktiv erkunden.

Wechsle zwischen Draufsicht, Front- und Rückwand, blende Layer ein oder aus und tippe auf einzelne Elemente, um Details zu sehen — Sitze, Lautsprecher, Bassarrays, Akustikzonen und Materialien sind direkt im Plan markiert.

Element im Plan

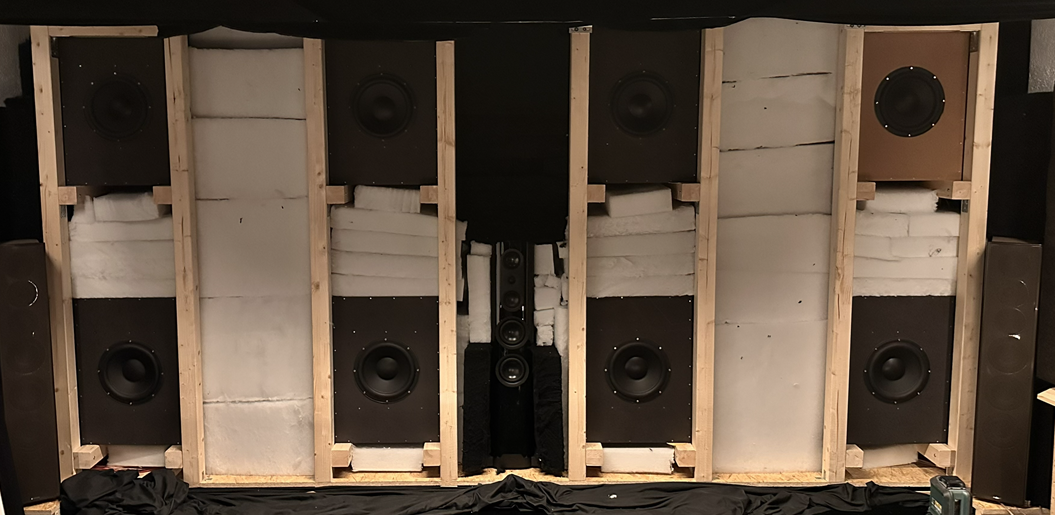

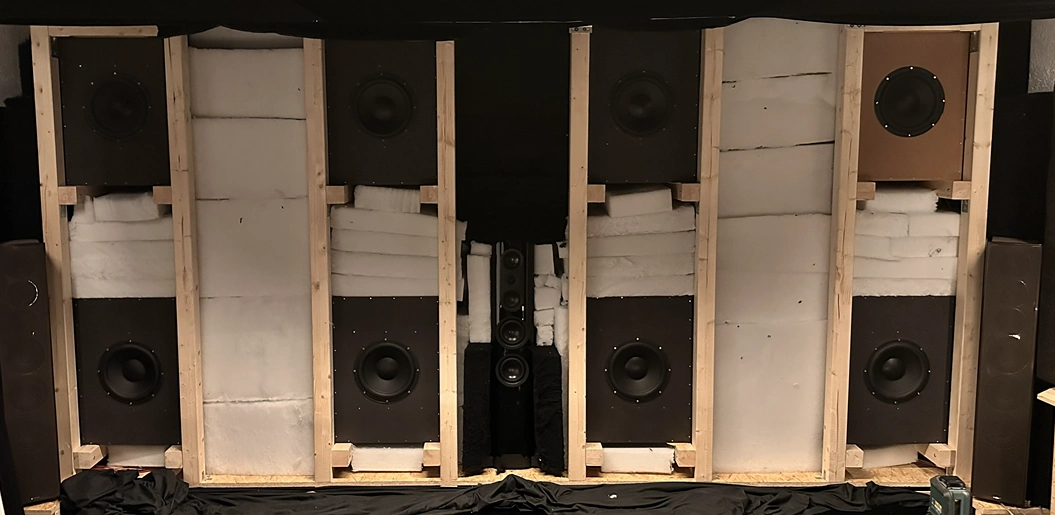

Geöffnete Frontwand mit Lautsprechern, Subwoofern und Dämmung — Die offene Frontwand vor der Bespannung: Subwoofer, Lautsprecher und Dämmung

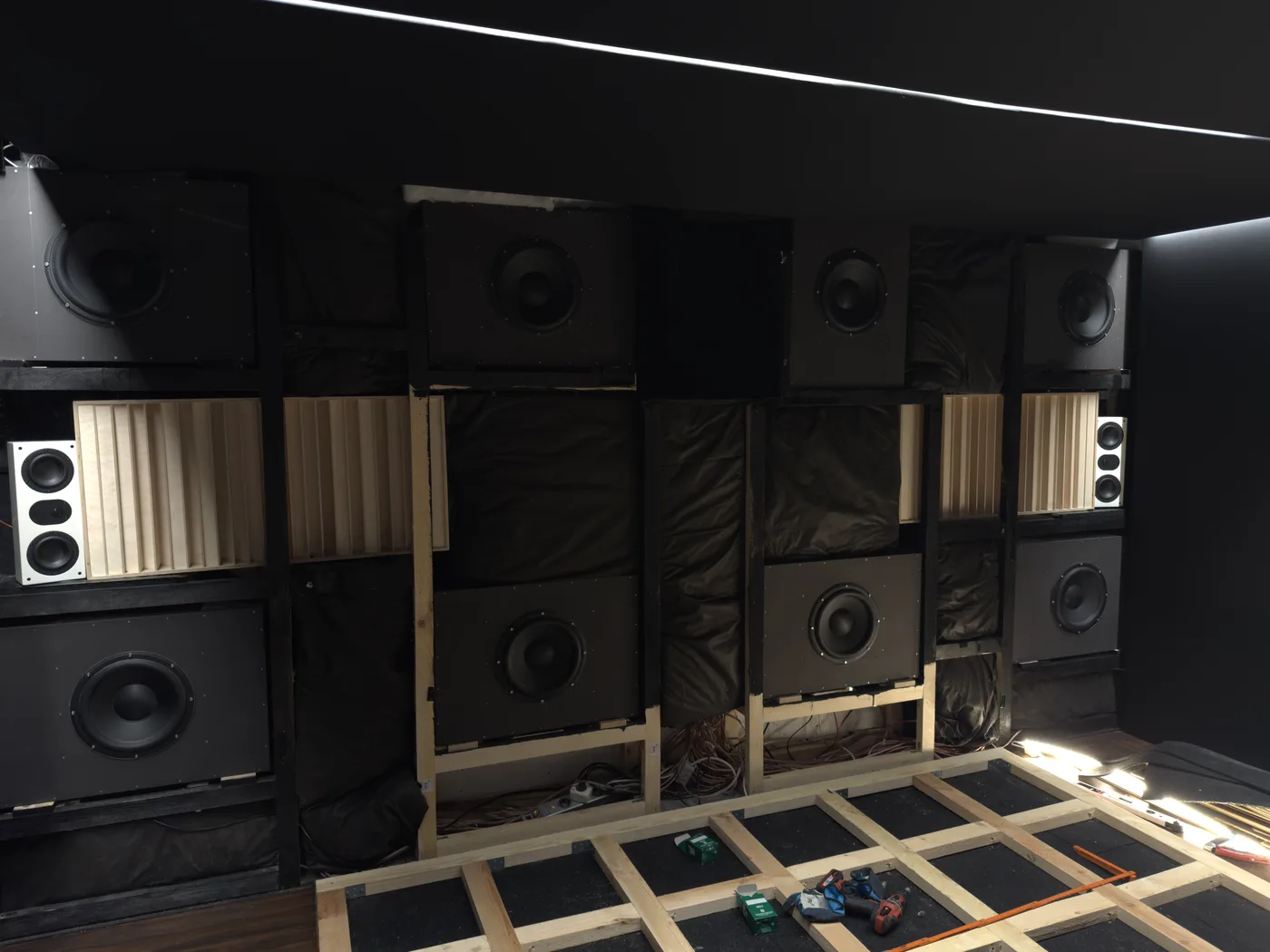

Offene Rückwand im Bau mit acht Subwoofern, Back-Surround-Lautsprechern und 1D-Diffusoren — Die offene Rückwand im Bau: Rück-DBA, Back Surrounds und 1D-Diffusoren

Akustik

Kontrolle, ohne dass der Raum steril wirkt.

Frühe Reflexionen werden gedämpft, der hintere Raumbereich bleibt durch Diffusion lebendig. So bleibt die Abbildung präzise, ohne dass der Raum akustisch tot wirkt.

16 2D-Diffusoren über dem Hörplatz

5,76 m² Diffusionsfeld an der Decke

37 cm Decken-Behandlungstiefe

Front hinter der Leinwand

Center, Hauptlautsprecher und das vordere Bassarray sitzen in einer tiefen Frontkonstruktion und arbeiten durch die Leinwand.

Seiten und Decke

Absorber an Seiten und Decke kontrollieren Erstreflexionen; Diffusoren erhalten Energie im hinteren Bereich.

Rückwand als zweites Bassarray

Acht weitere Subwoofer spiegeln die Front und löschen die Bassreflexion an der Rückwand aus. Zwischen den Gehäusen sitzen Back Surrounds, Dämmung und 1D-Diffusoren.

Restlicht und Oberfläche

Dunkle Stoffe im Frontbereich reduzieren Streulicht; akustisch transparenter Stoff kaschiert die Technik an Seiten, Rückwand und Decke.

Technik

Die Technik hinter dem Kino.

Bildverarbeitung, Projektion, 24-Kanal-Audio, Endstufen und Basssystem sind auf den Raum abgestimmt. Dirac ART bindet Lautsprecher und Double Bass Array in eine gemeinsame Einmessung ein.

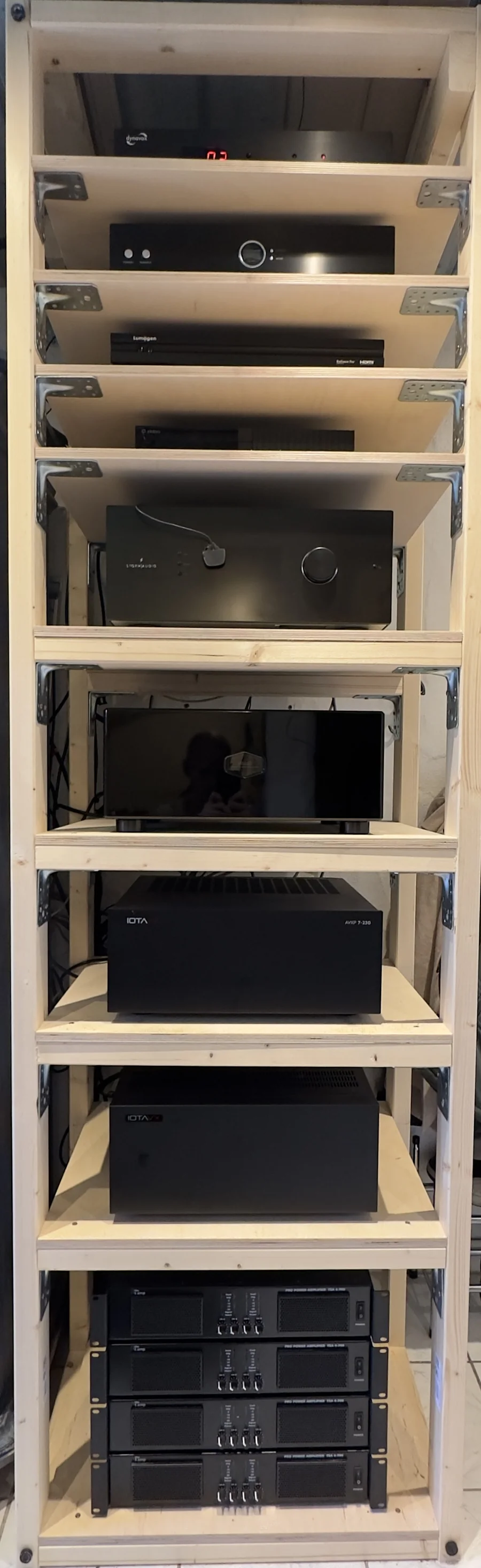

Das Rack: alles an einem Ort.

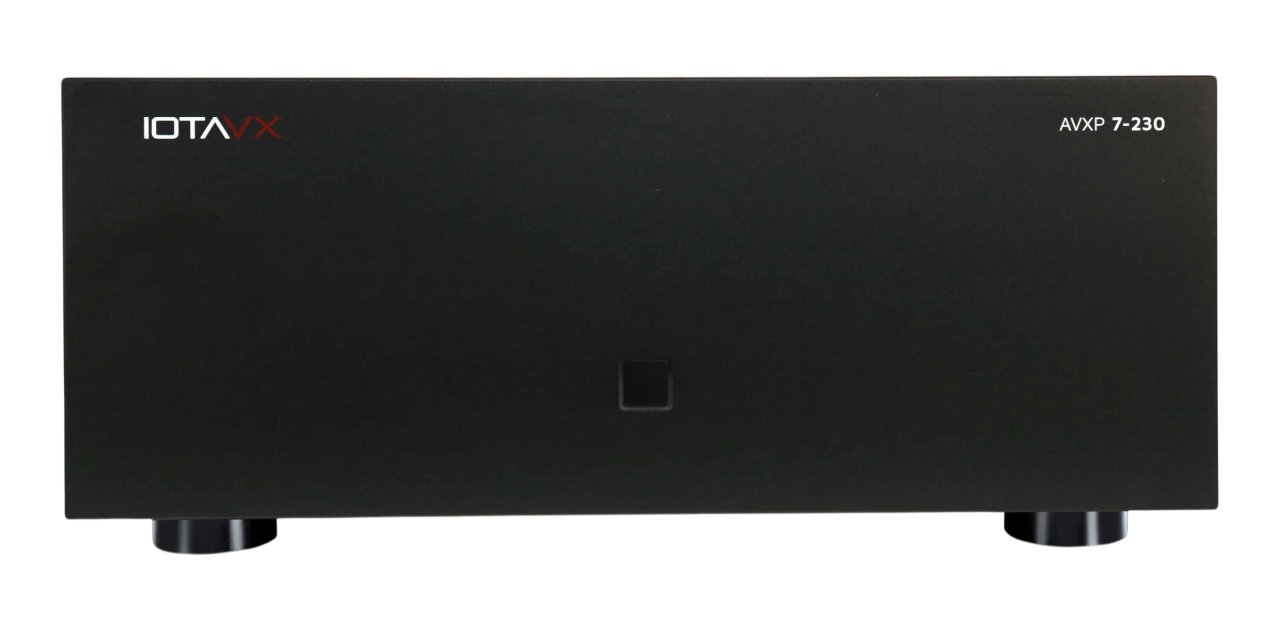

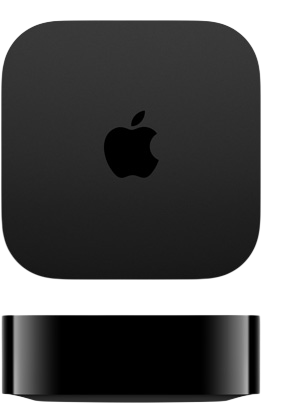

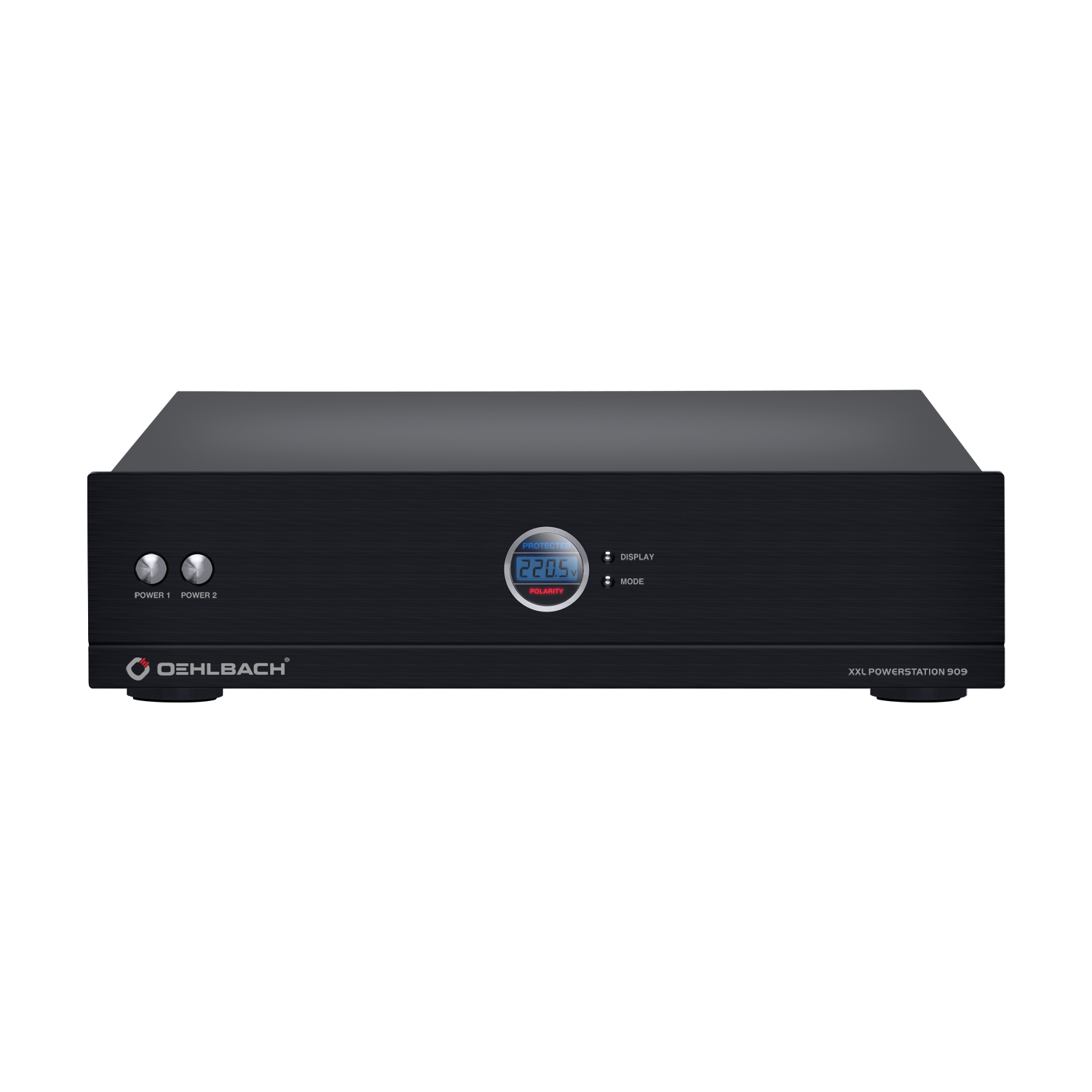

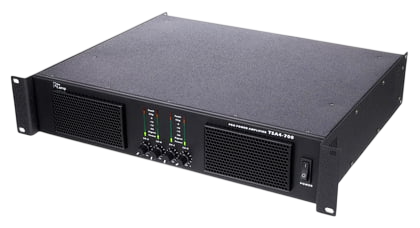

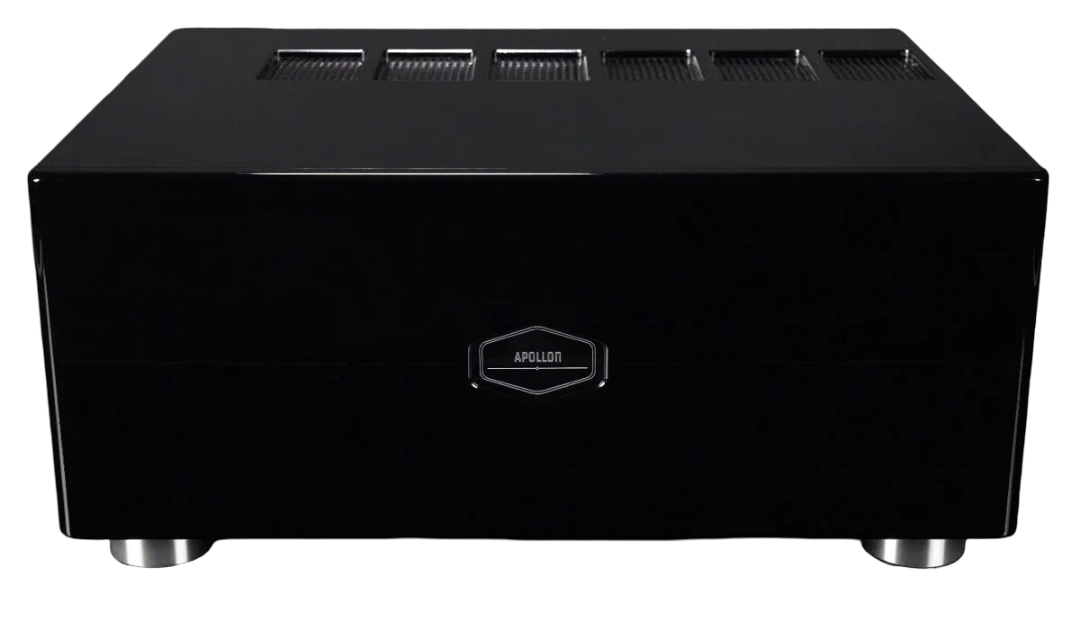

Strom, Zuspieler, Bild- und Tonverarbeitung und sämtliche Endstufen stapeln sich auf neun Ebenen — im Betrieb verschwindet alles hinter einer schwarzen Stoffabdeckung. Öffne das Rack und tippe ein Gerät an, um zu sehen, was es macht.

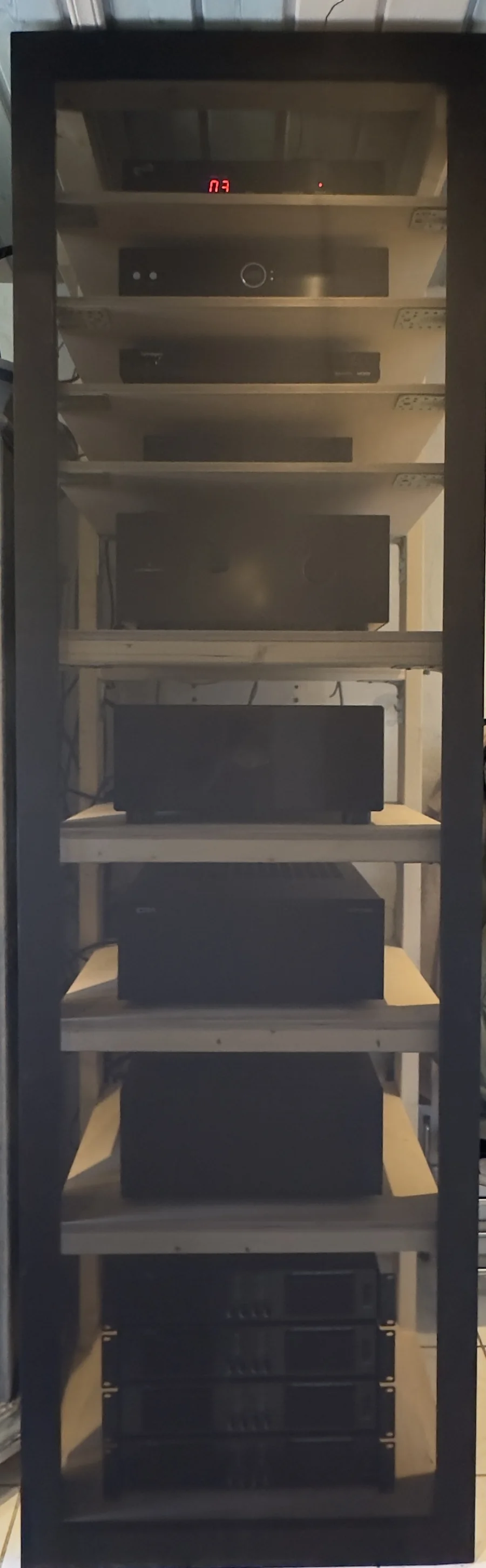

Technik-Rack mit schwarzer Stoffabdeckung, dahinter schemenhaft die Geräte

Im Raum verbaut.

Was nicht im Rack steckt, arbeitet unsichtbar im Raum: der Projektor hinter der Rückwand, die Lautsprecher hinter Leinwand und Bespannung, die 16 Subwoofer-Chassis in den Wänden.

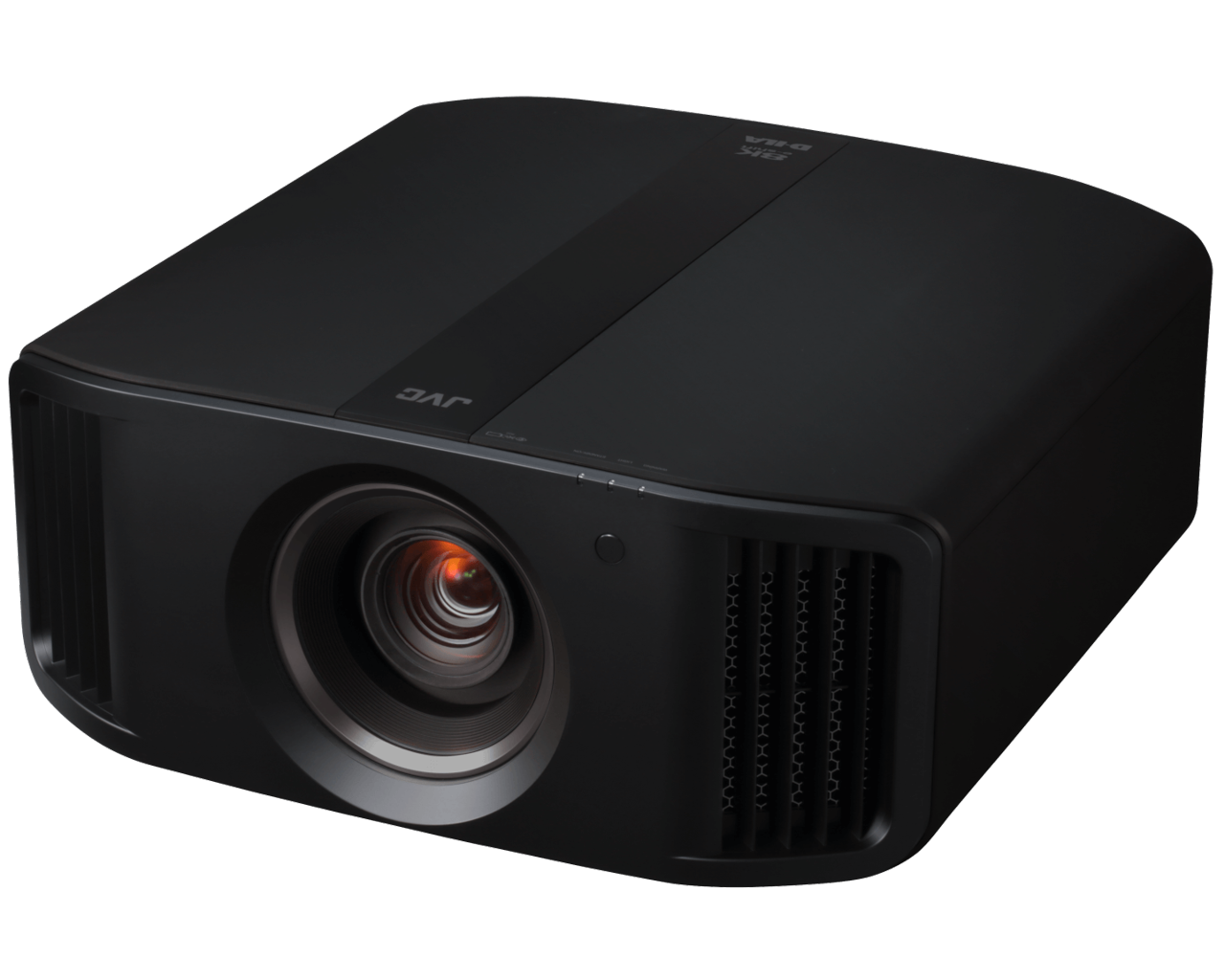

JVC NZ7

Laserprojektor hinter der Rückwand: Er wirft das Bild durch den Projektor-Durchbruch auf die 332 cm breite Cinemascope-Leinwand.

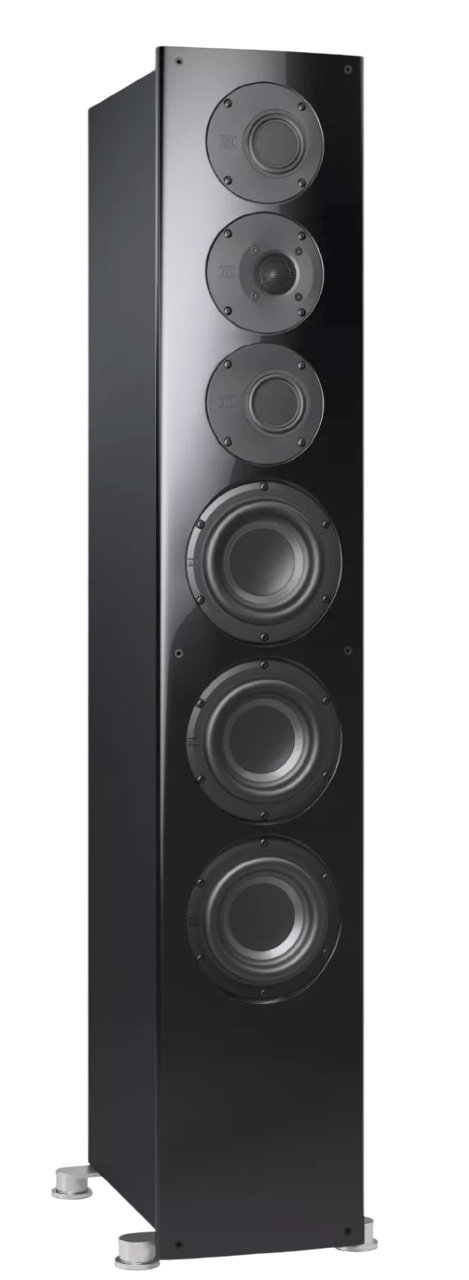

Front L/R

Nubert nuVero 110

Linker und rechter Hauptkanal hinter der Frontbespannung.

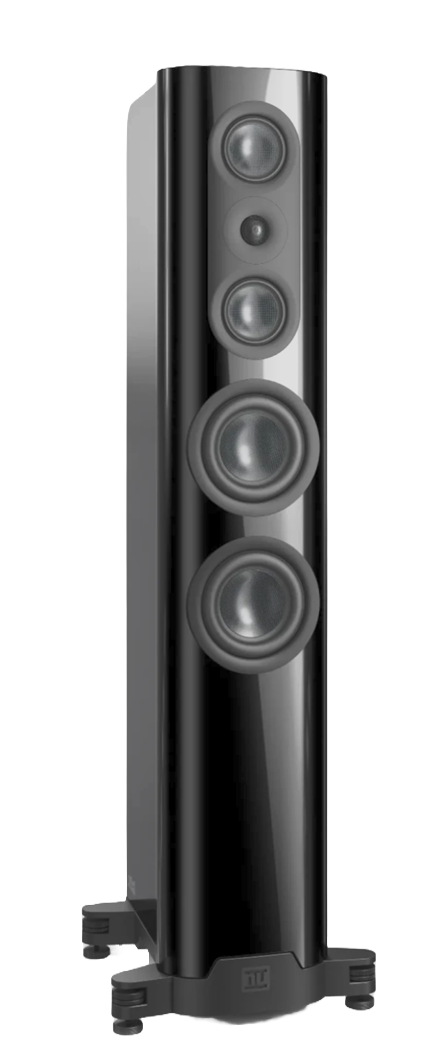

Center

nuVero Nova 12

Sitzt wenige Zentimeter hinter der mikroperforierten Leinwand.

Surround

nuVero 70

Seitliche Kanäle auf Hörhöhe für das Surroundfeld.

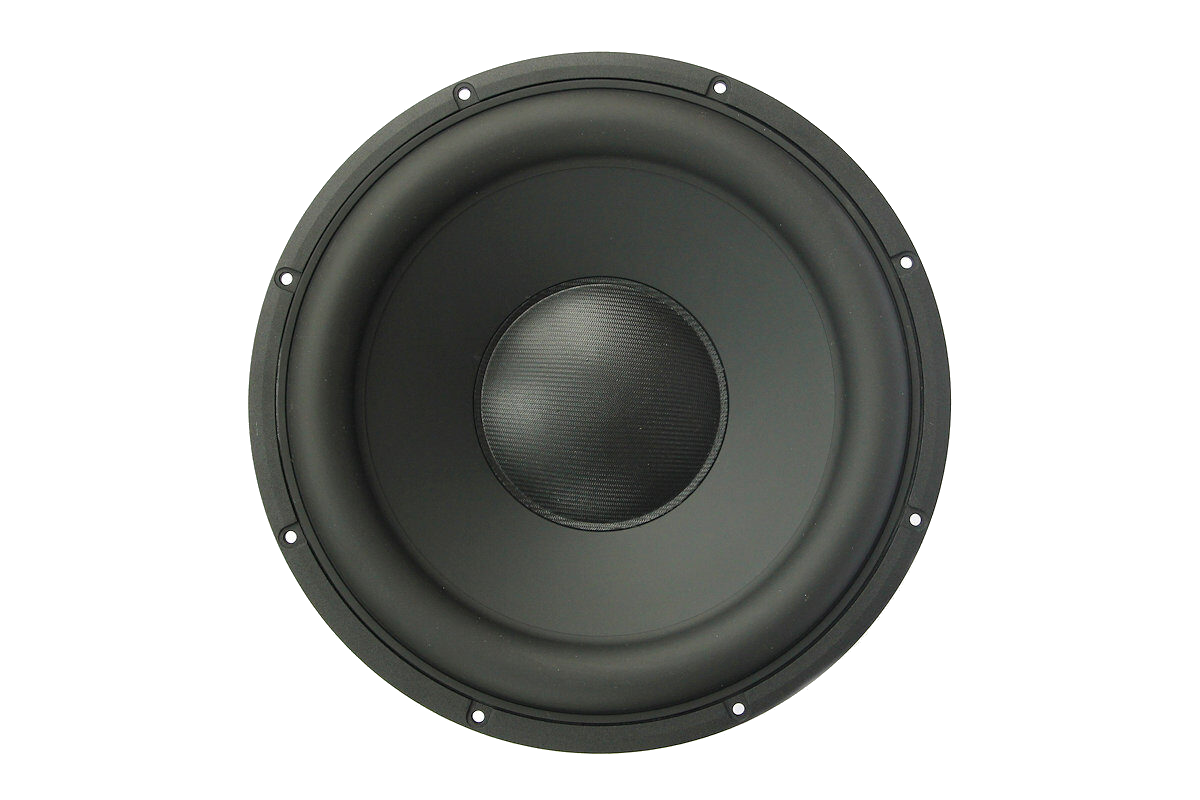

DBA

Scan-Speak 30W/4558T00

16 Chassis arbeiten als Double Bass Array in Front- und Rückwand.

Programm

Was auf die Leinwand kann.

Die lokale Mediensammlung zeigt Filme, Serienfolgen und Demo-Clips, die direkt im eclipse Kino präsentiert werden können. Suche, Filter und Sortierung helfen dabei, schnell den passenden Titel für den nächsten Abend zu finden.

Katalog wird geladen, sobald er sichtbar wird.

Galerie

Einblicke in den fertigen Raum.

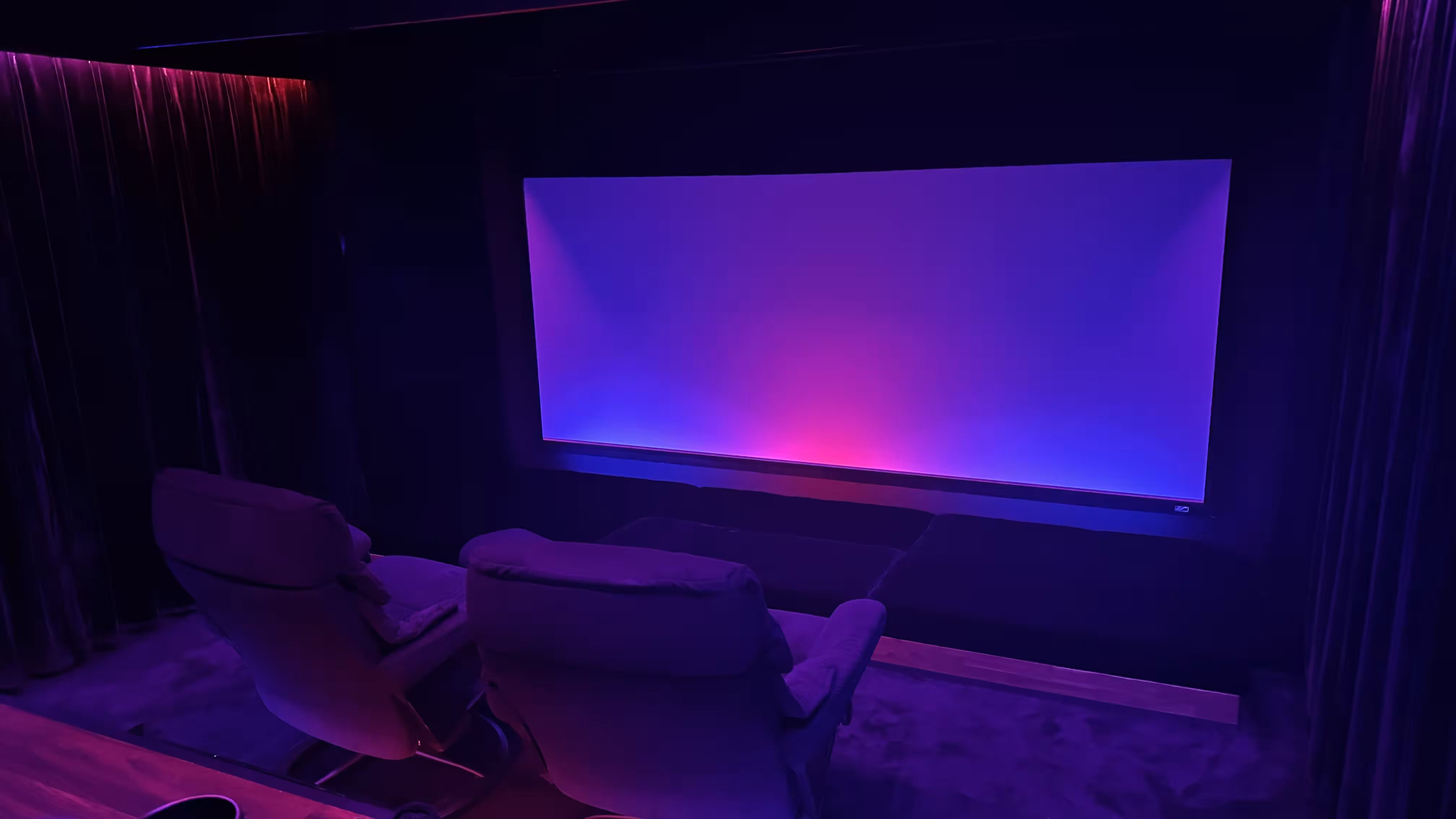

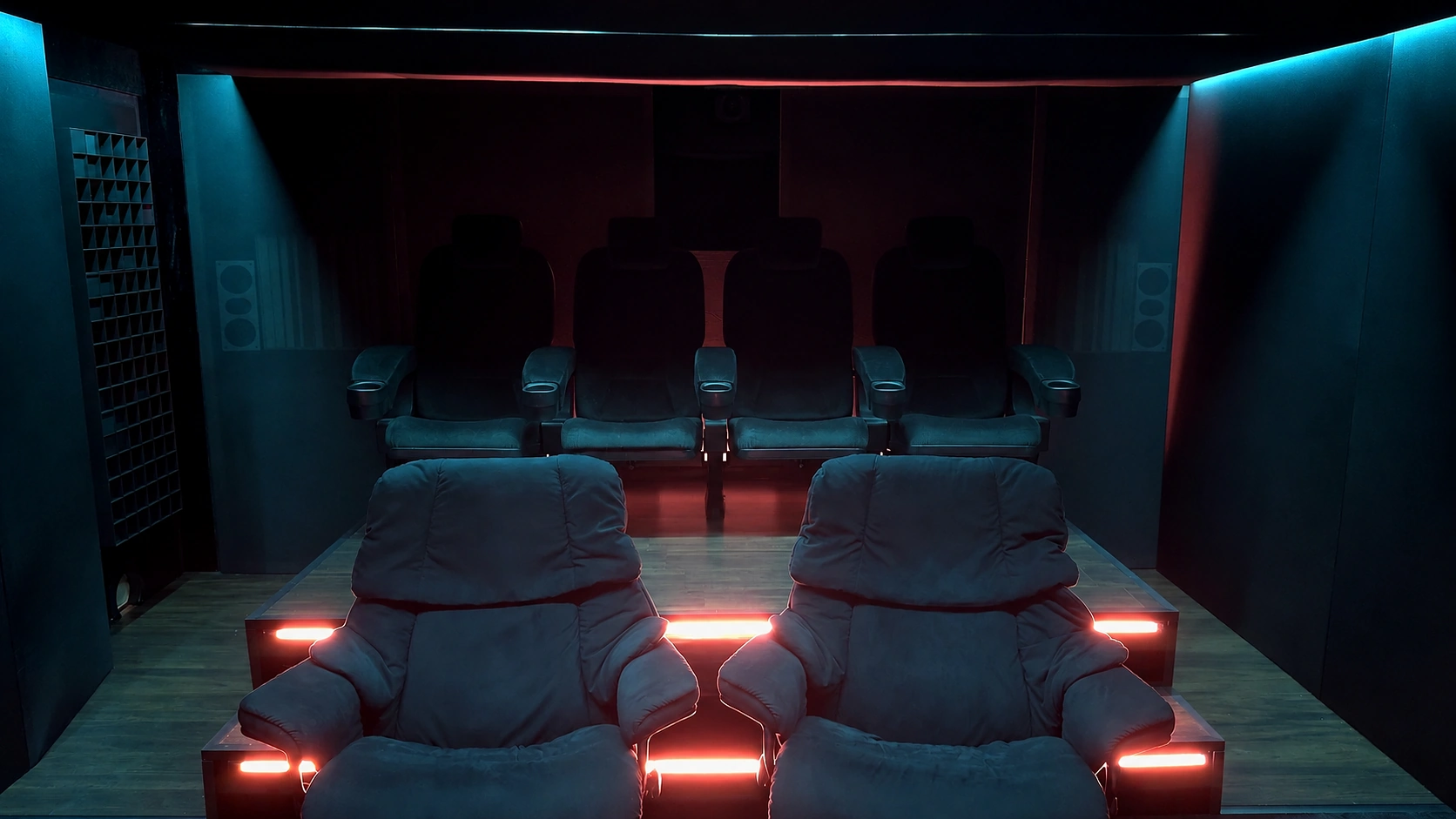

Seitlicher Blick in den Kinoraum mit Lounge-Sesseln, Podest und farbiger Lichtstimmung — Raumwirkung mit zwei Sitzebenen

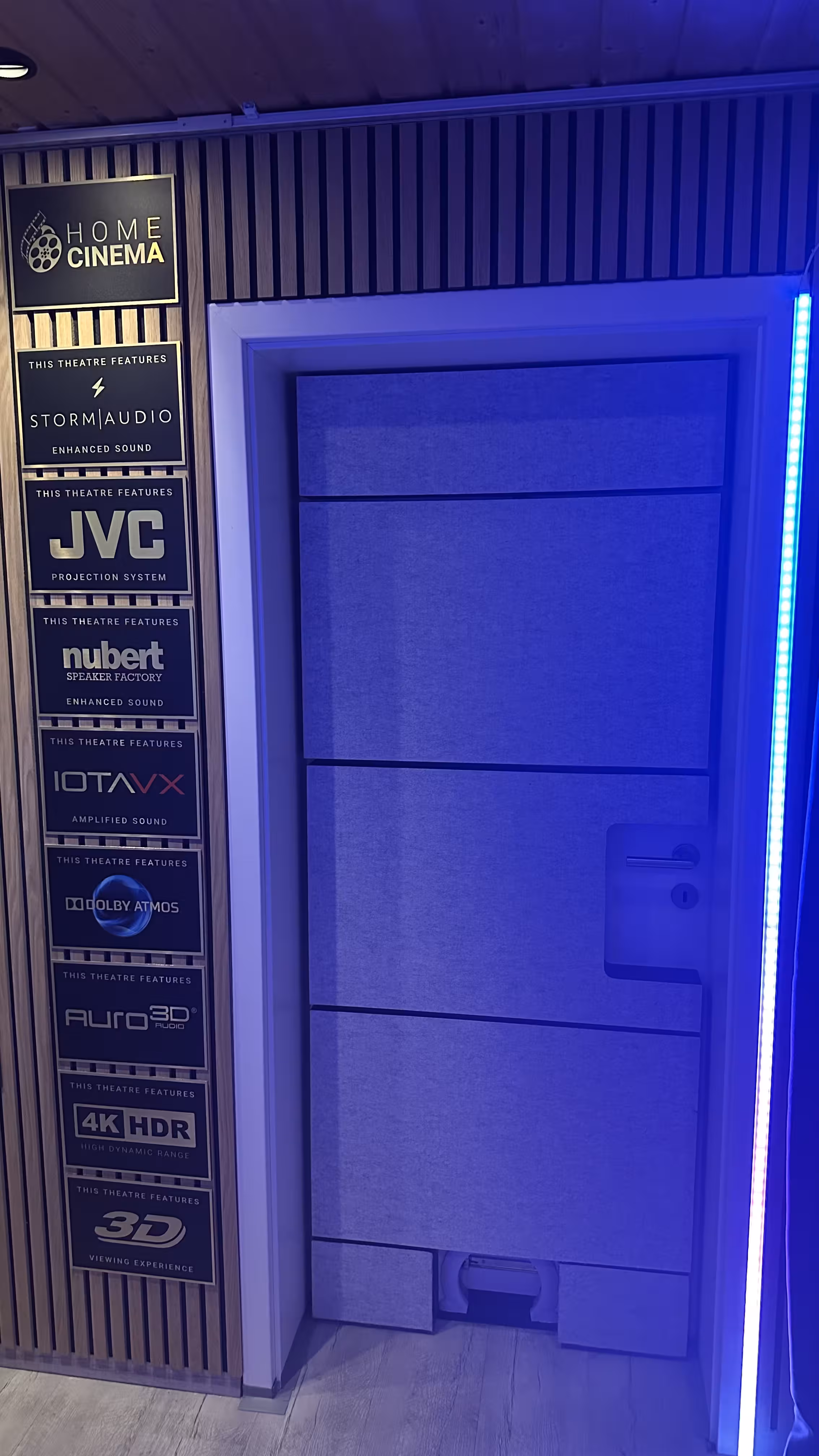

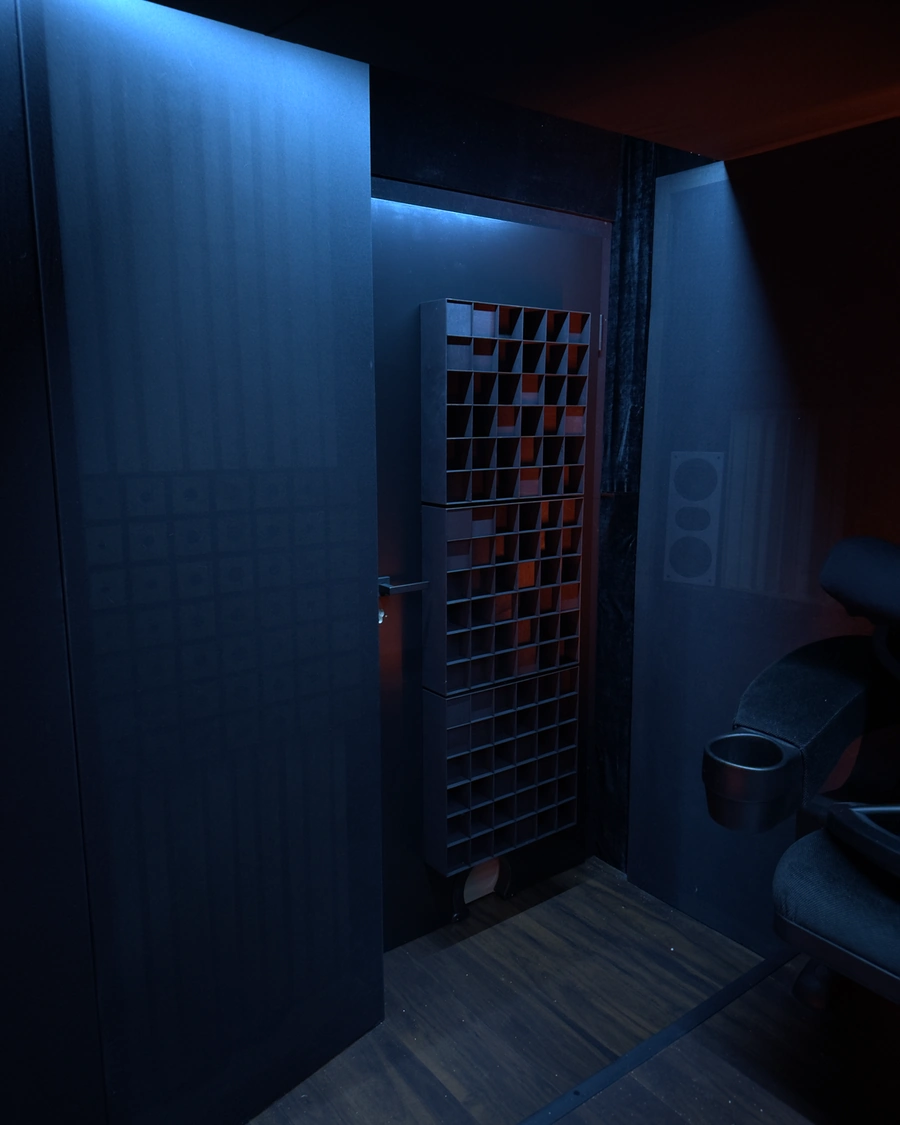

Eingangsbereich mit Diffusor-Struktur und blauer Beleuchtung — Eingang und Diffusor

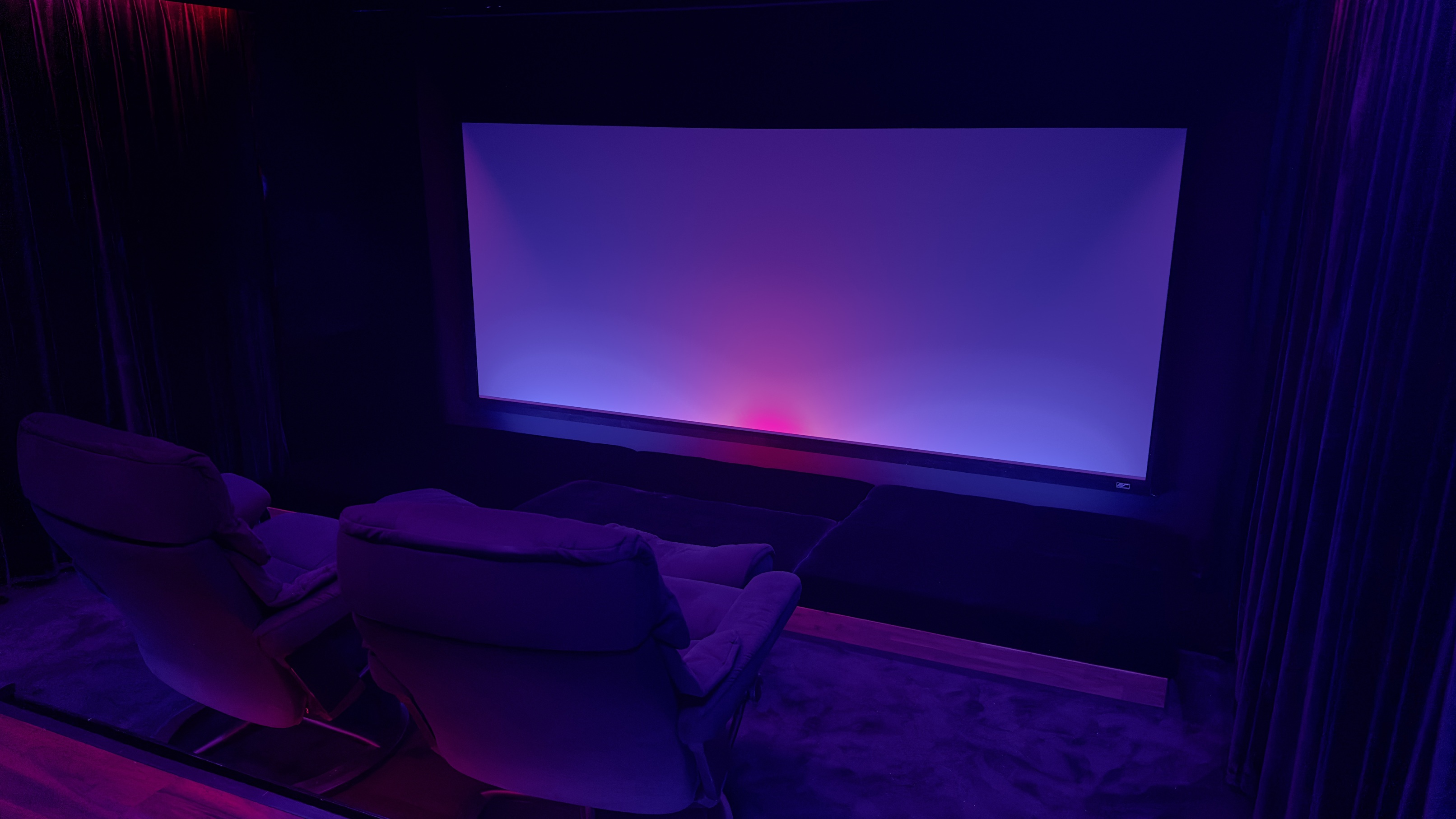

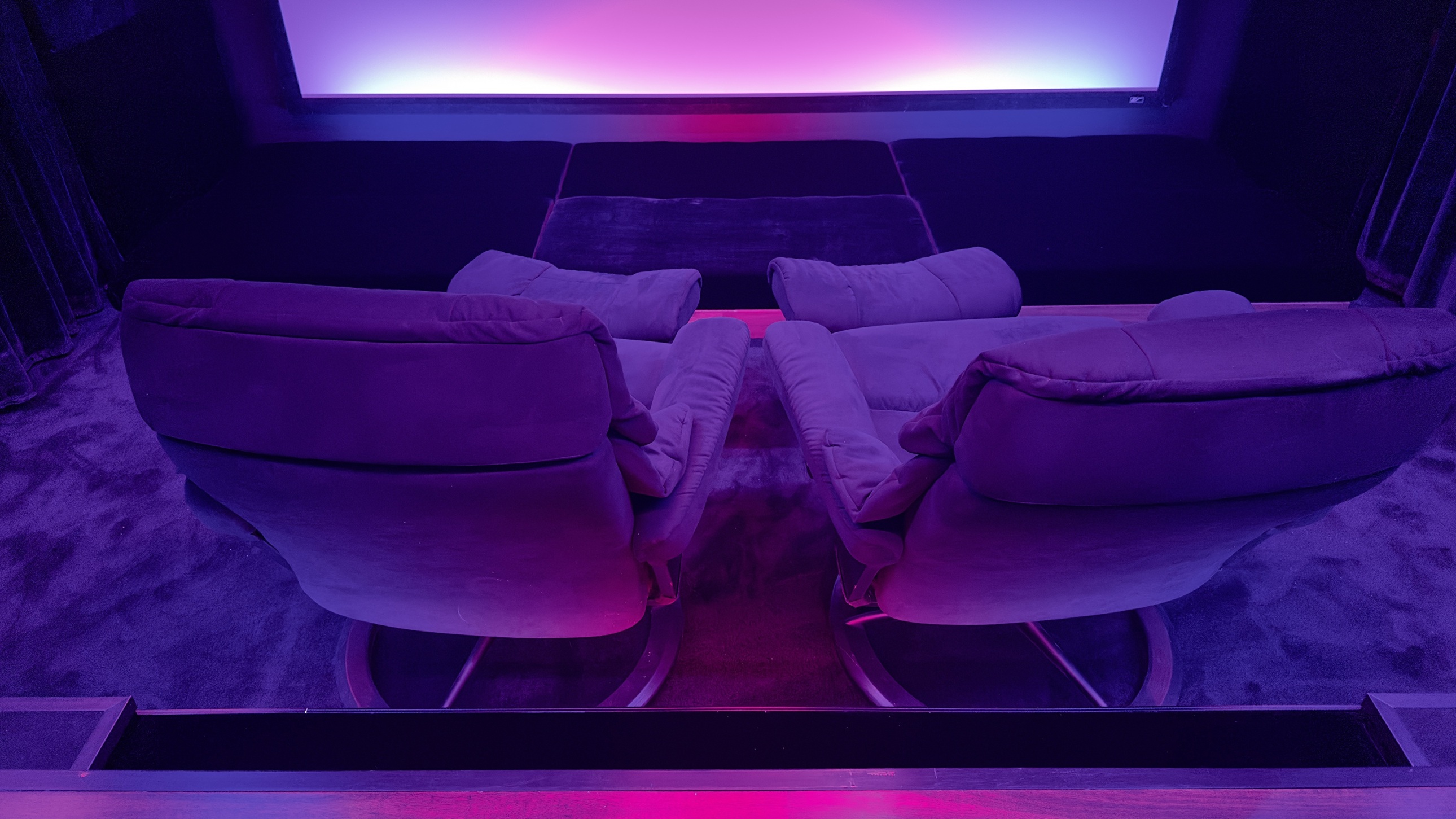

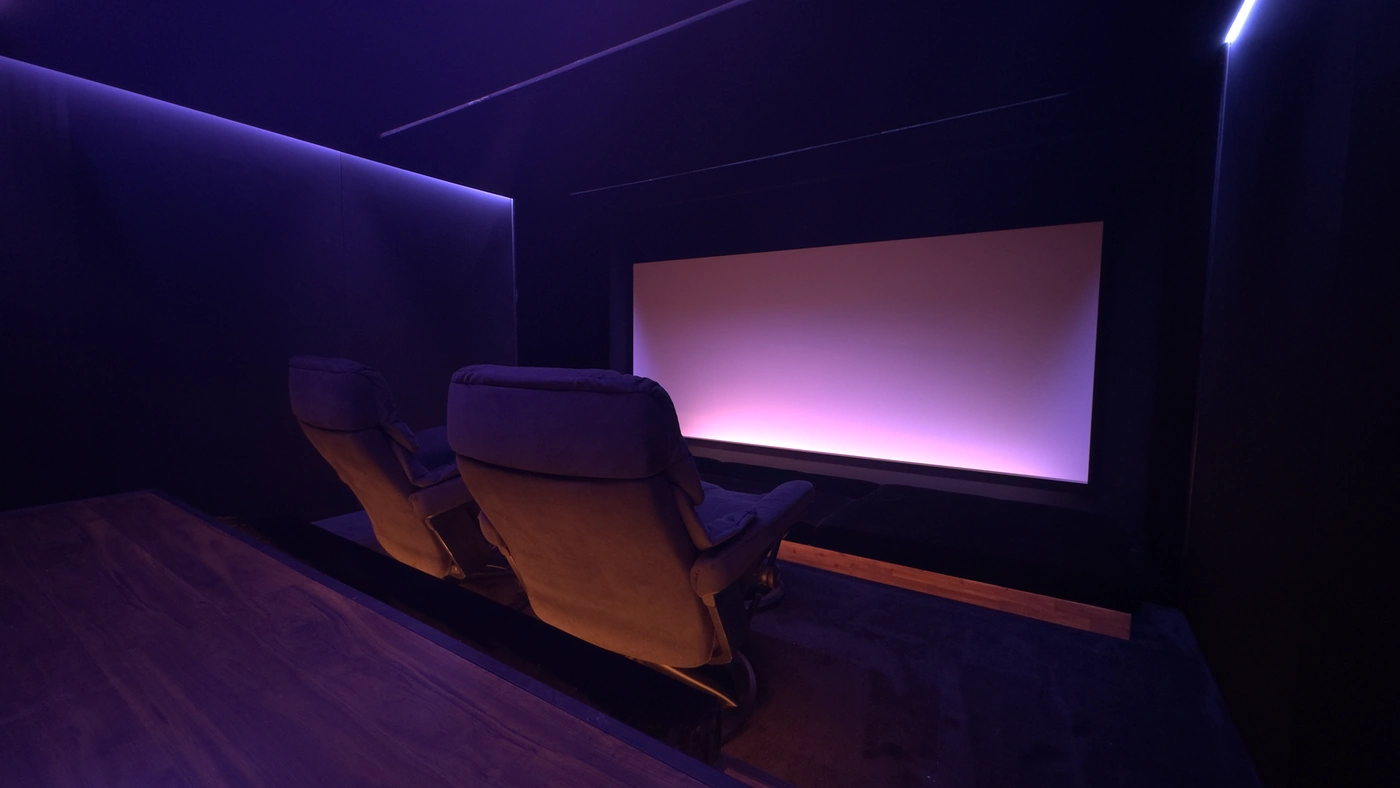

Blick über die vorderen Lounge-Sessel zur Cinemascope-Leinwand — Lounge-Perspektive

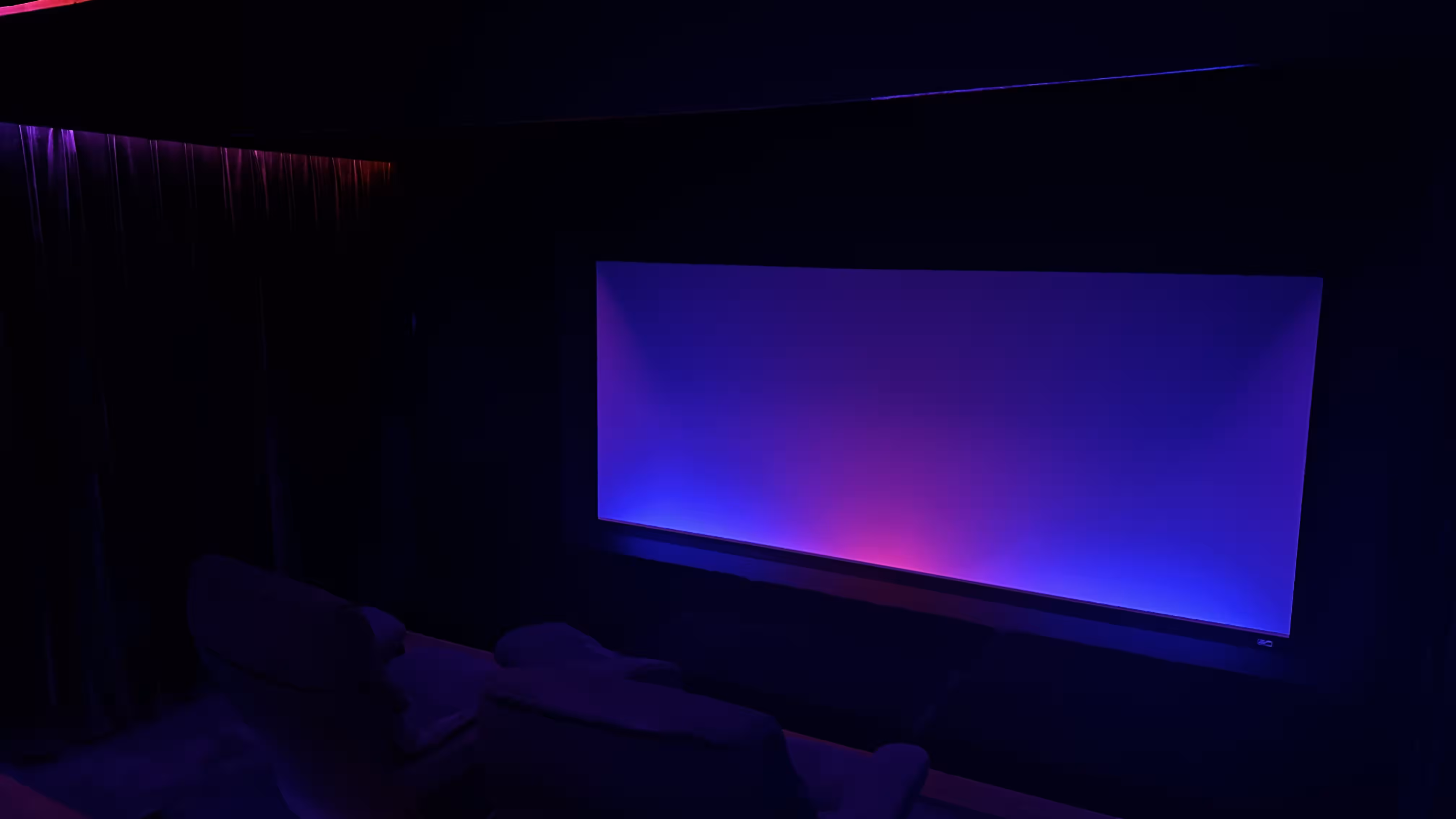

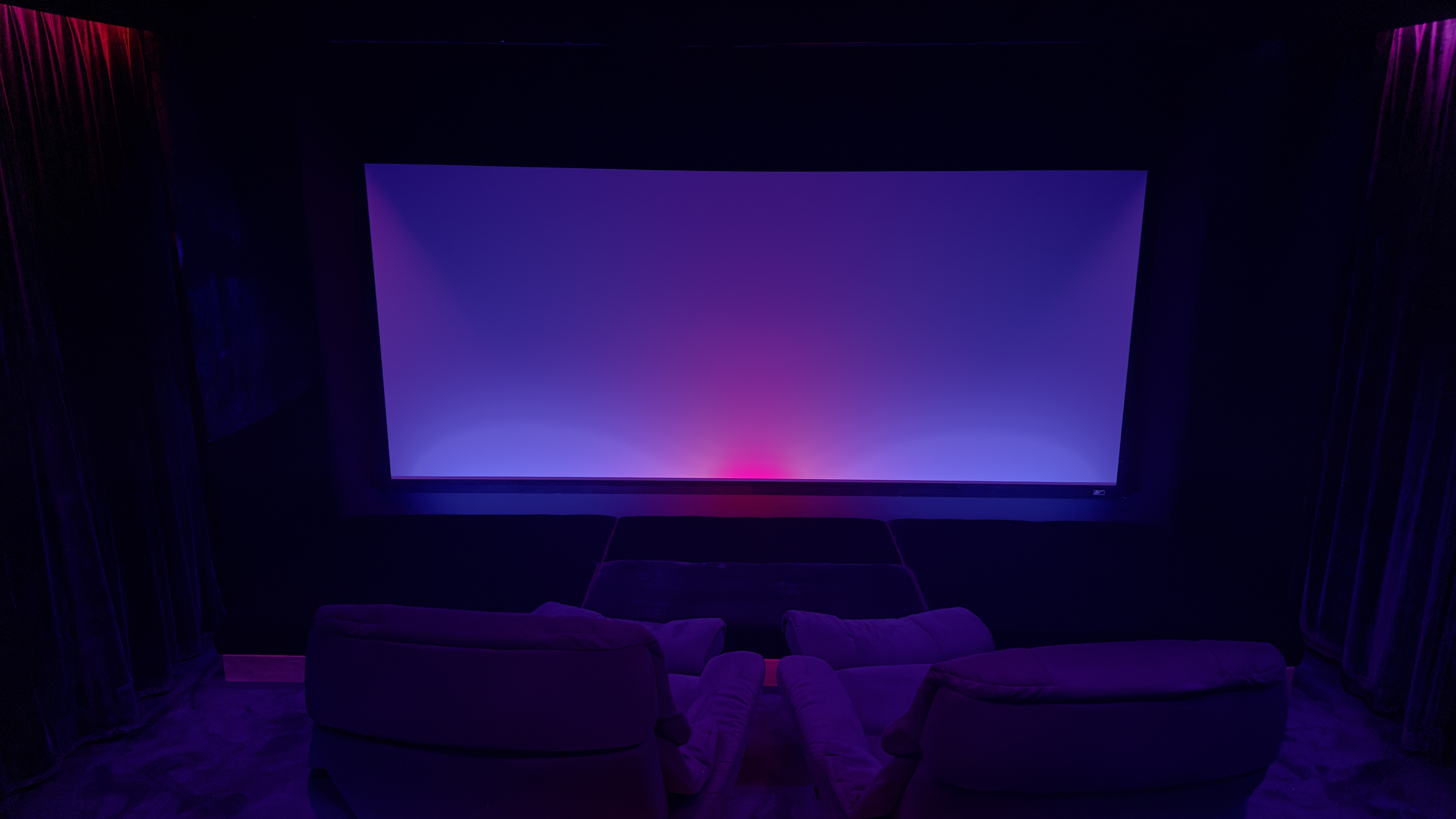

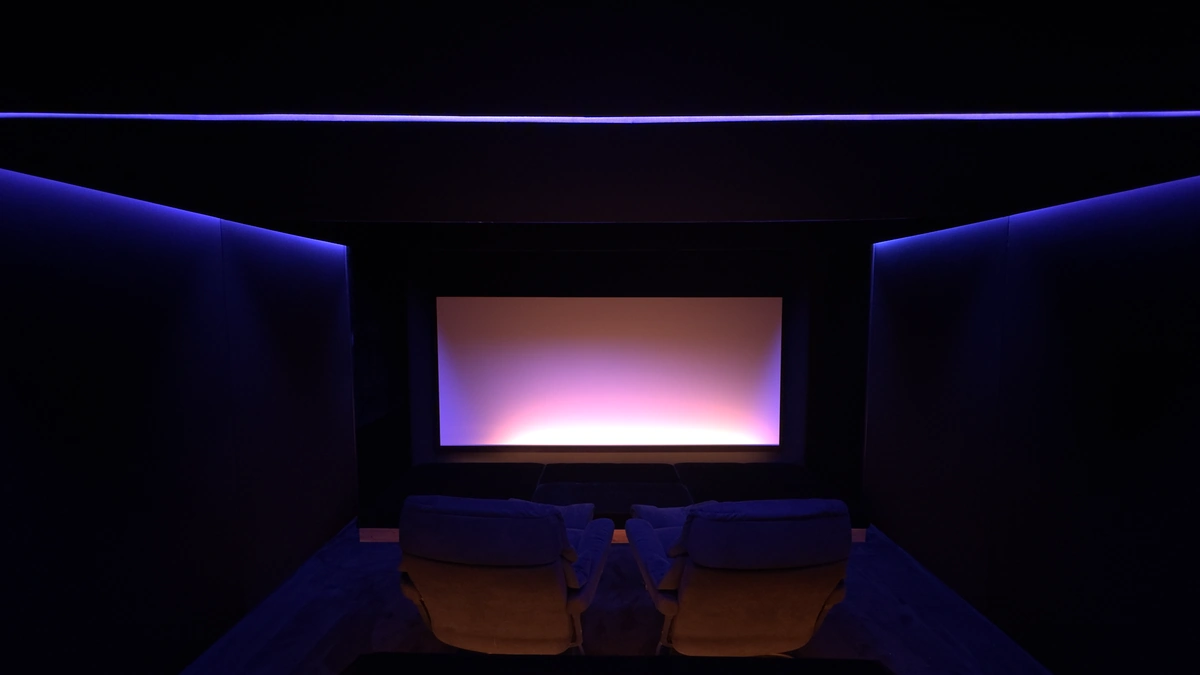

21:9-Leinwand mit blau-violetter Lichtstimmung — Cinemascope-Front

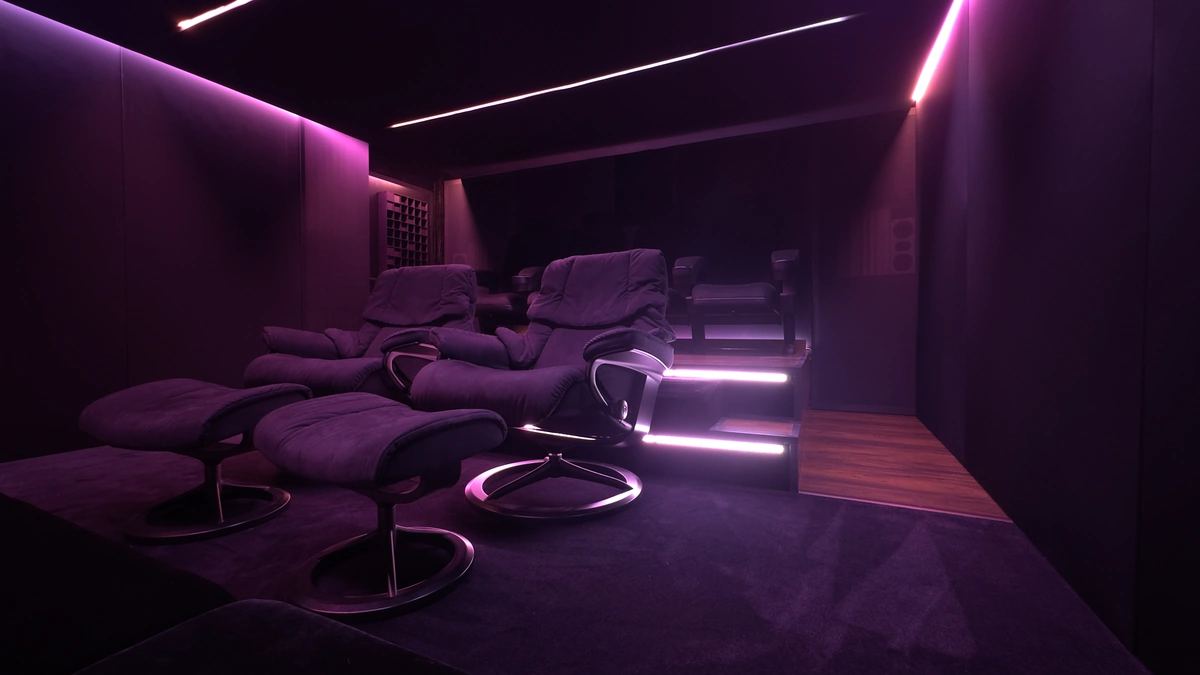

Blick entlang der Lounge-Sessel, Seitenwand und Podestbeleuchtung — Tiefe des Raums

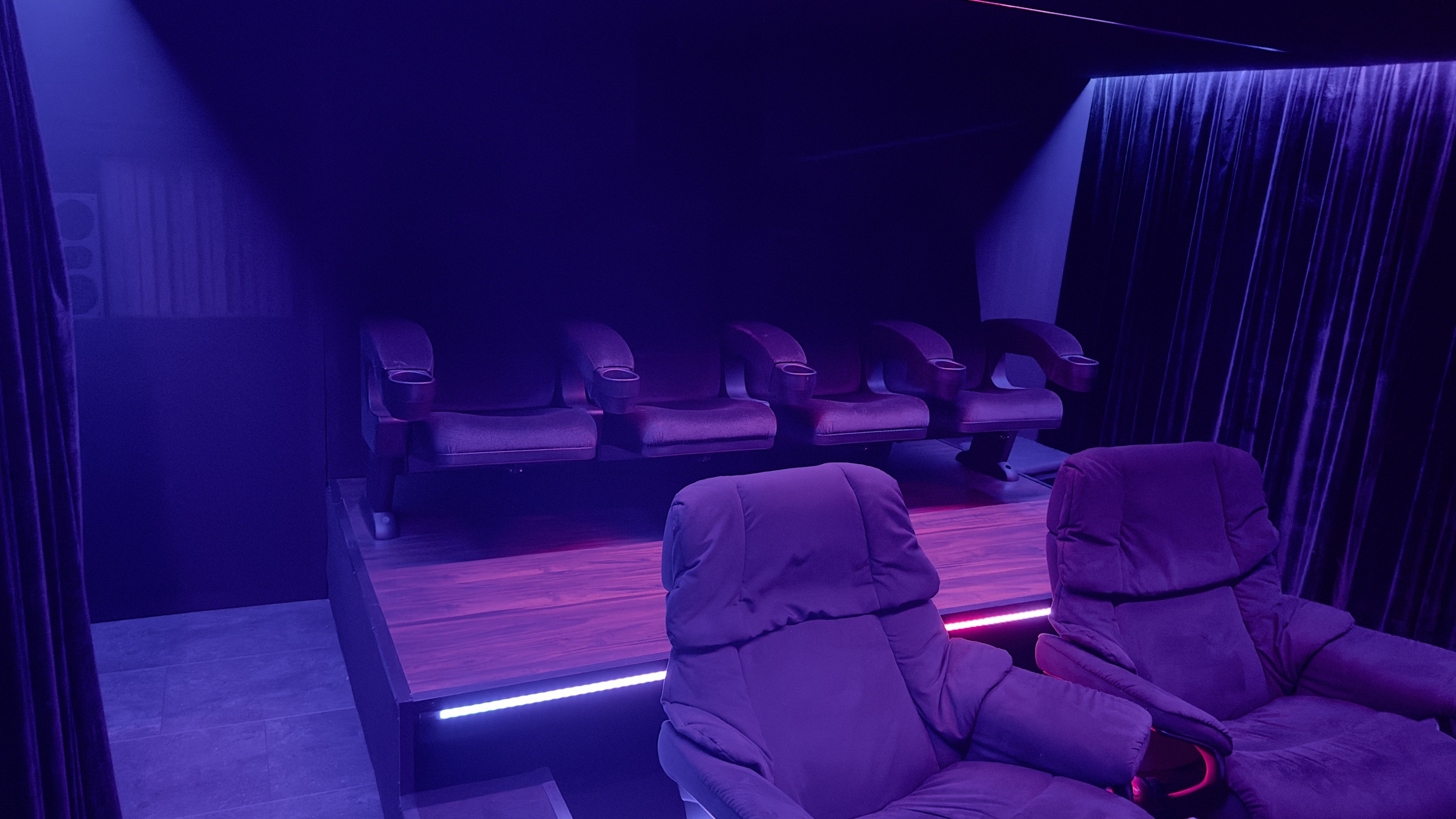

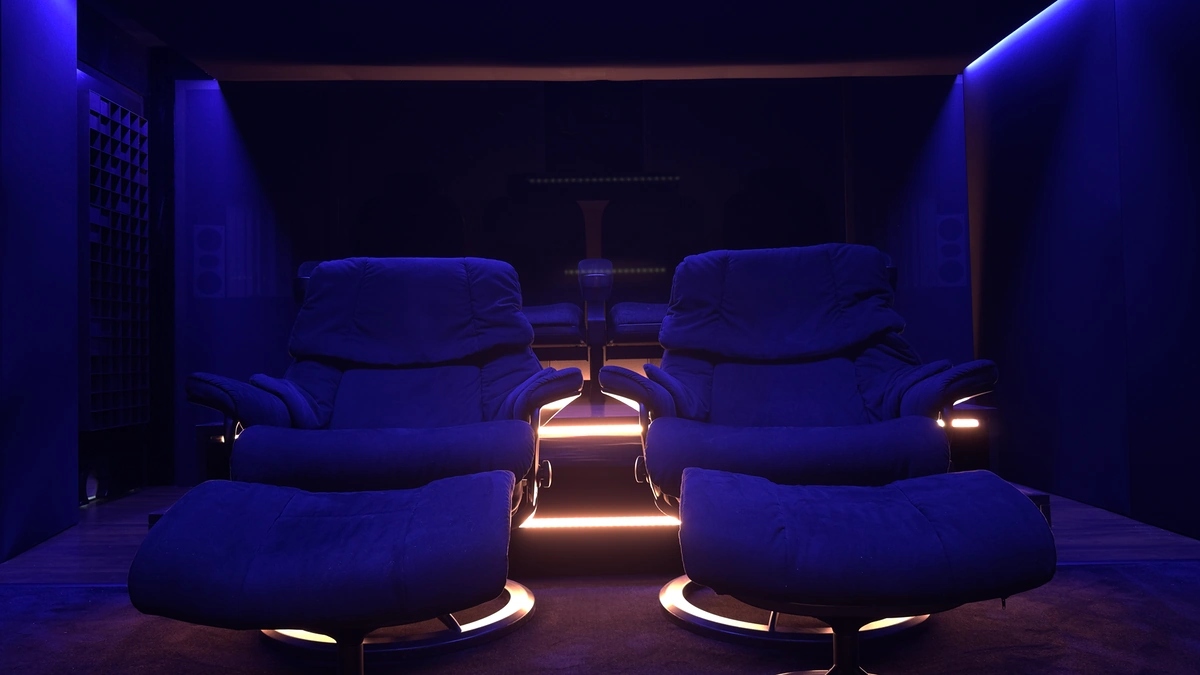

Vordere Lounge-Sessel vor dem umgebauten Podest und der hinteren Sitzreihe — Zwei Ebenen

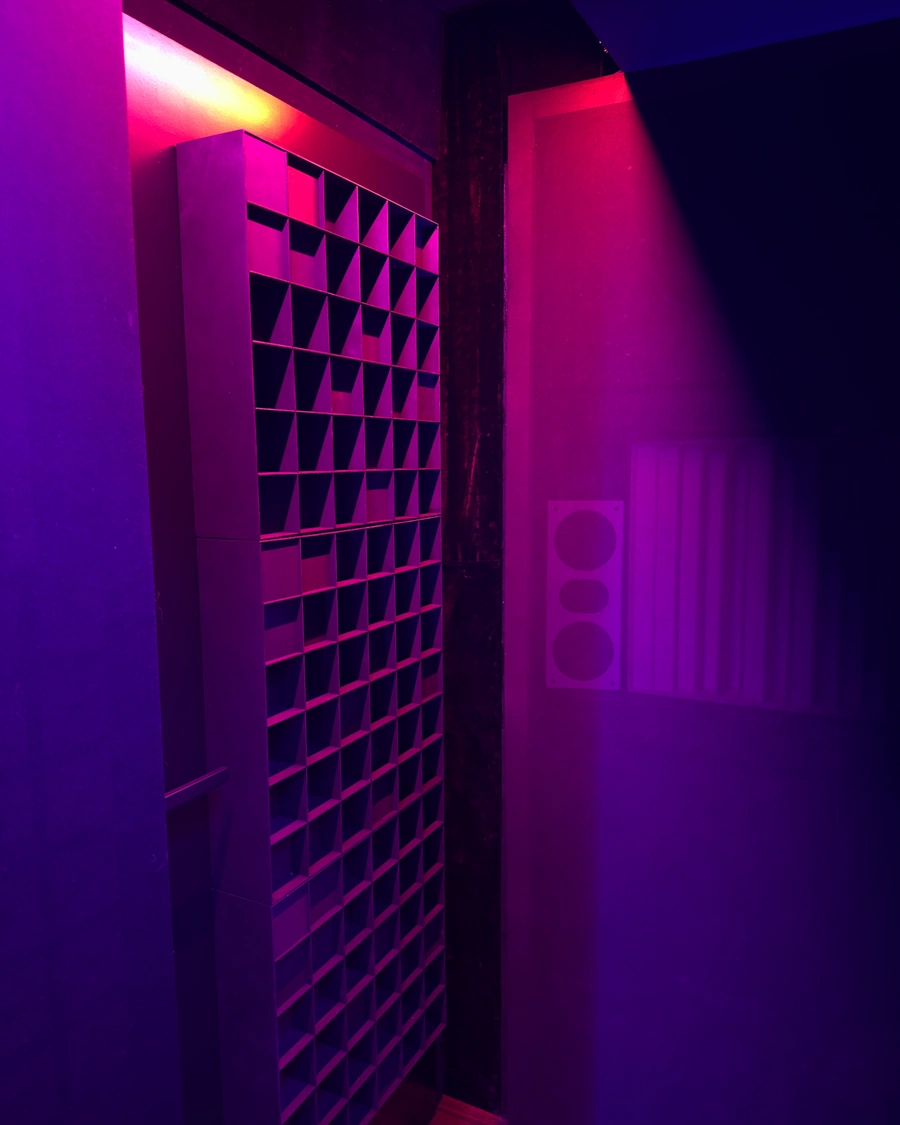

Diffusor-Struktur mit magentafarbenem und blauem Licht — Struktur und Licht

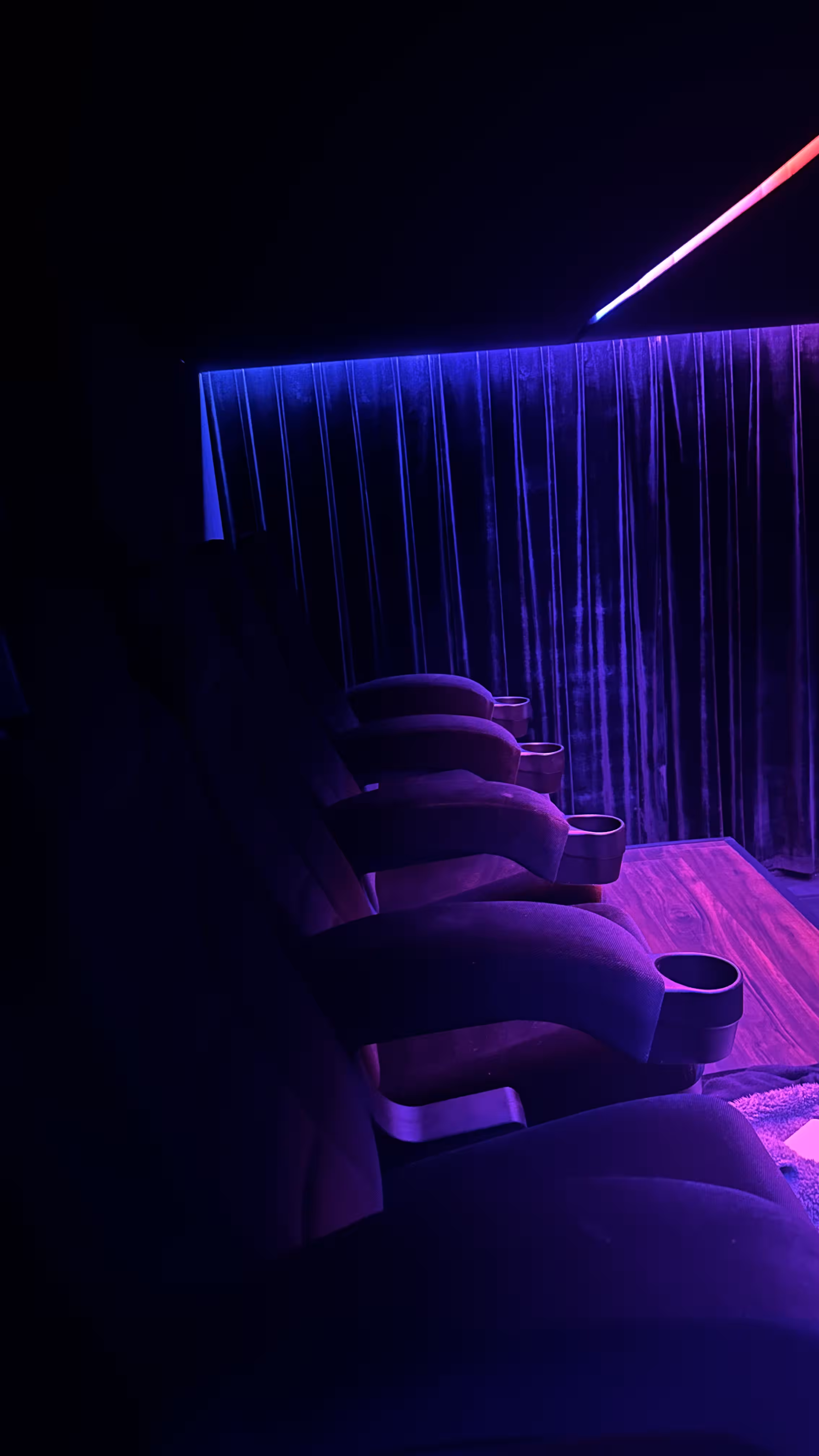

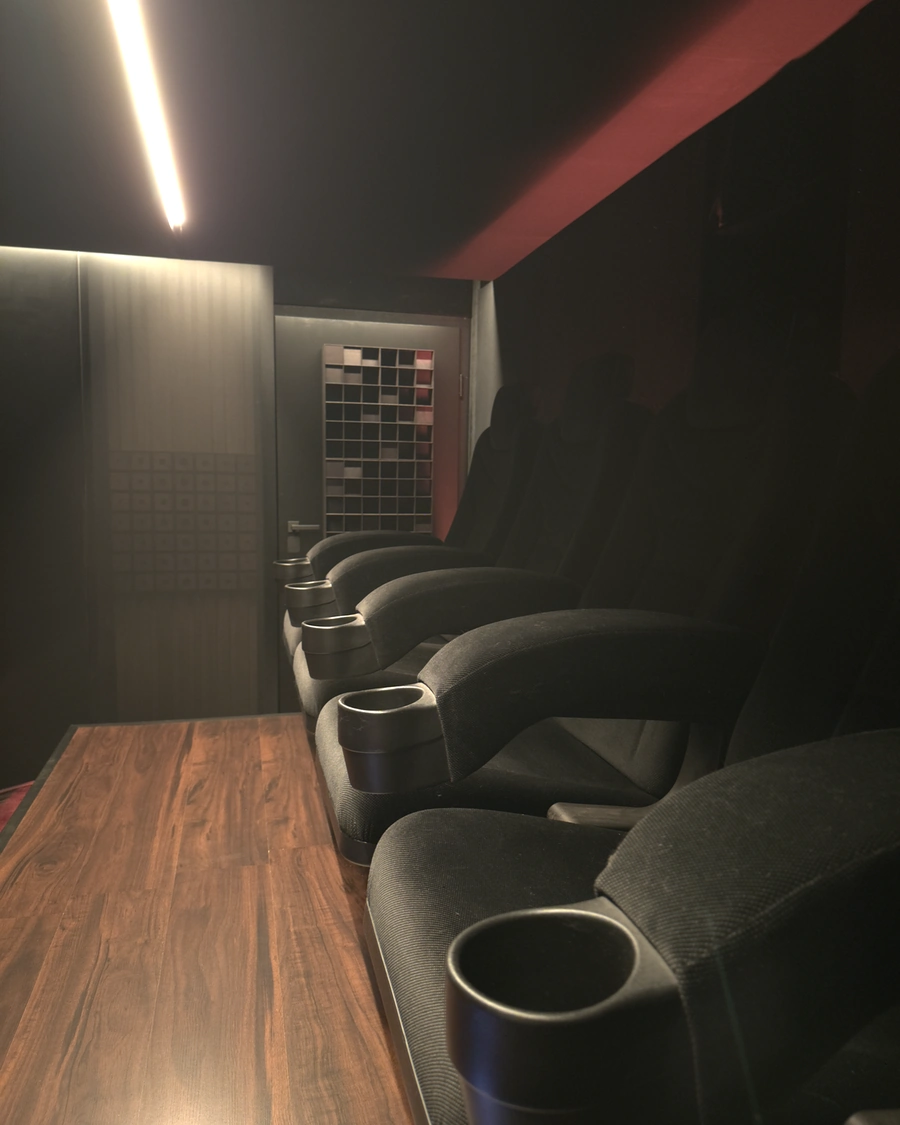

Seitliche Sitzreihe mit Cupholdern, Laufweg und indirektem Licht — Seitliche Sitzreihe

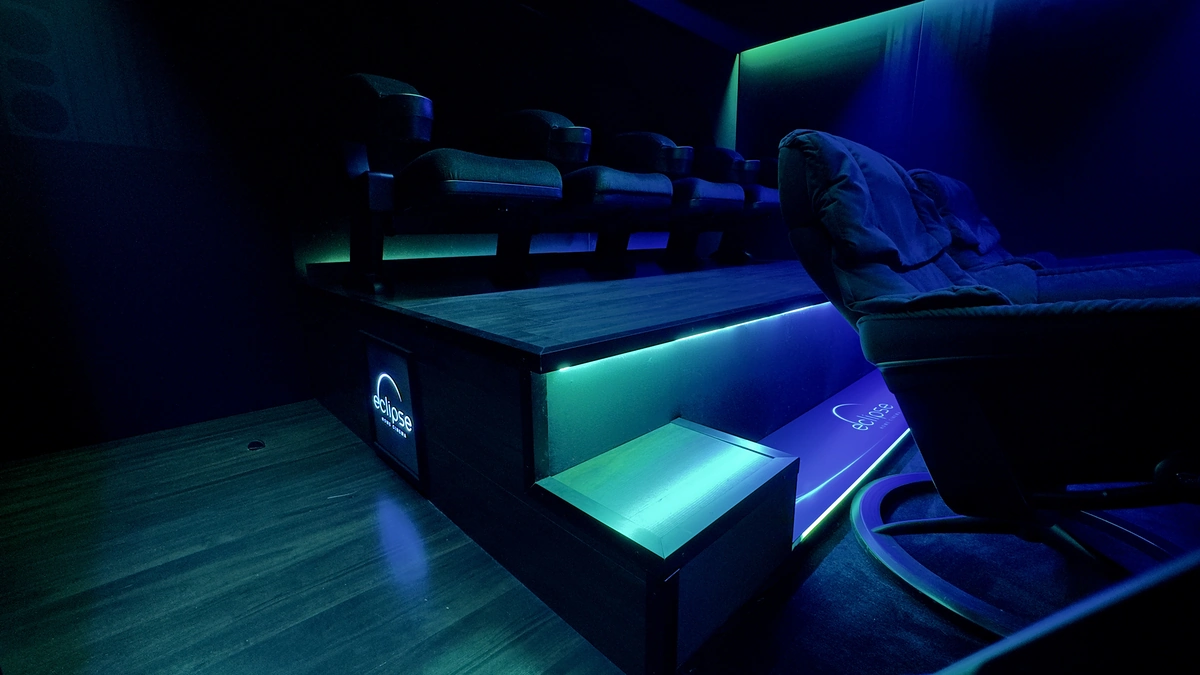

Seitlicher Blick auf Podest, Lounge-Sessel und blau-grüne Stufenbeleuchtung — Podest und Stufenlicht

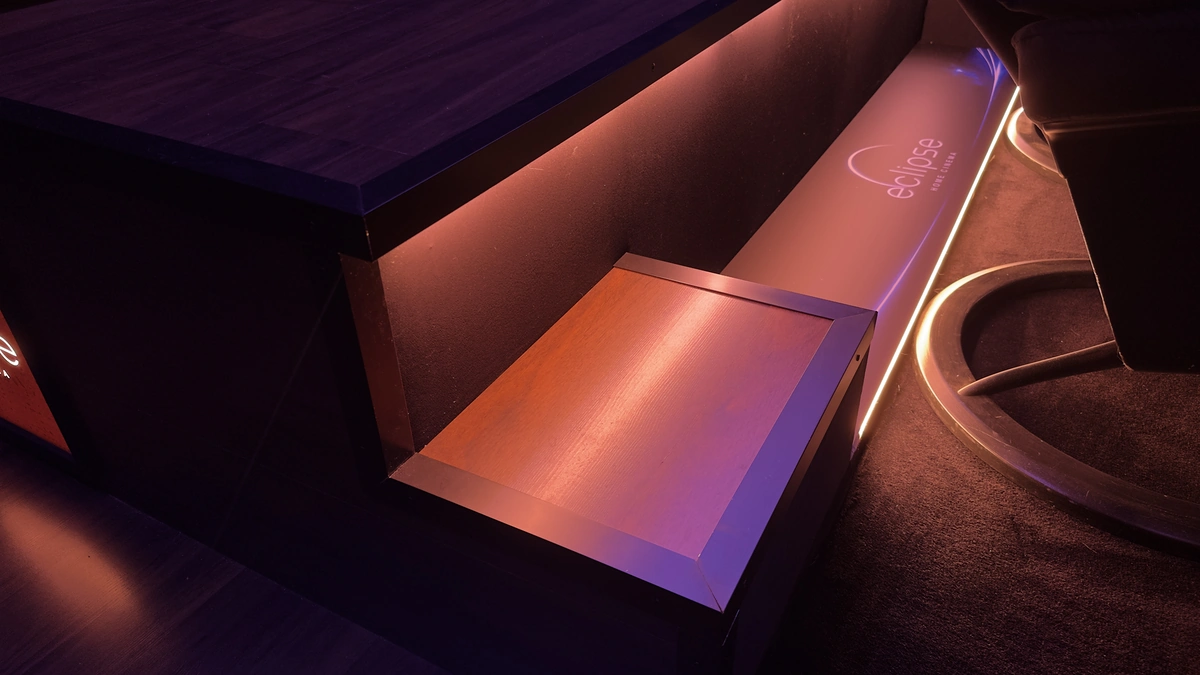

Podestdetail mit warmer Stufenbeleuchtung, Trittstufe und eclipse Signet — Trittstufe und Lichtkante

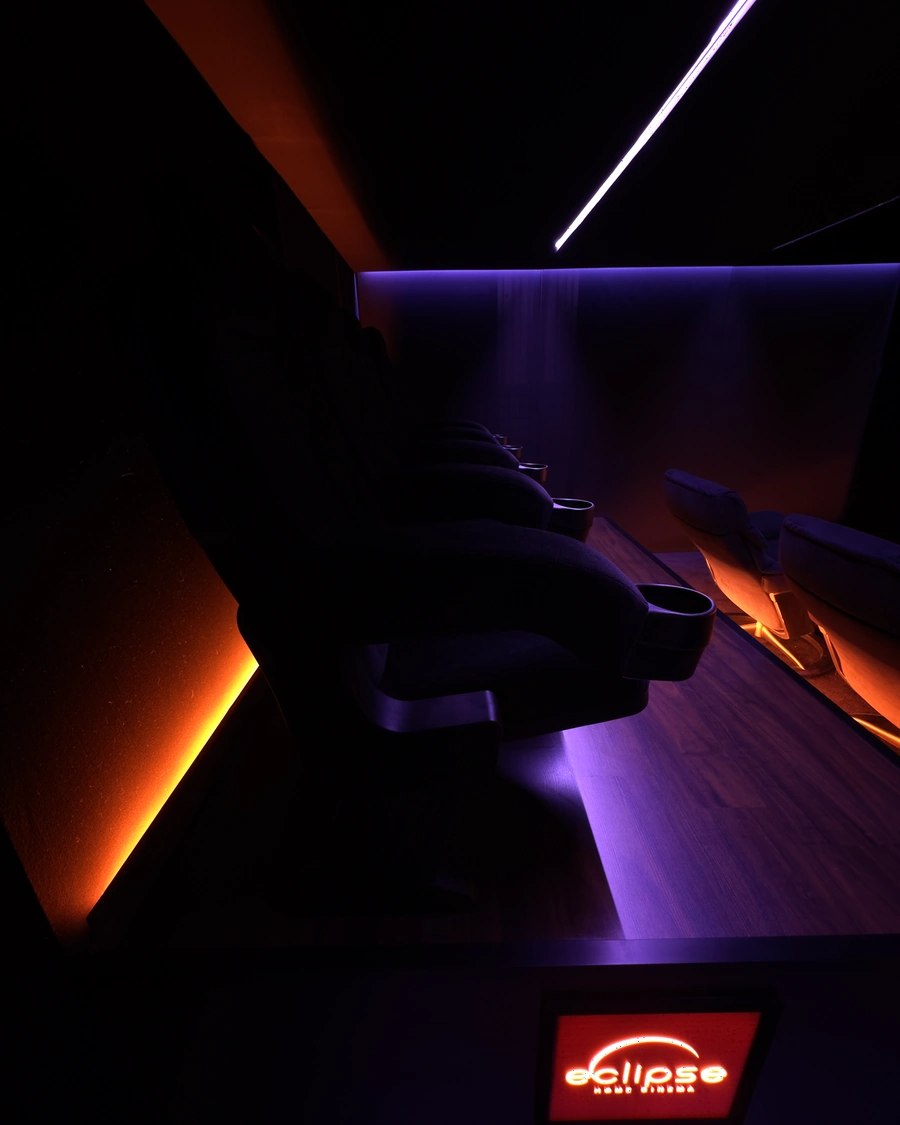

Seitliche Sitzreihe mit violettem Licht, Cupholdern und leuchtendem eclipse Signet — Seitliche Reihe bei Licht

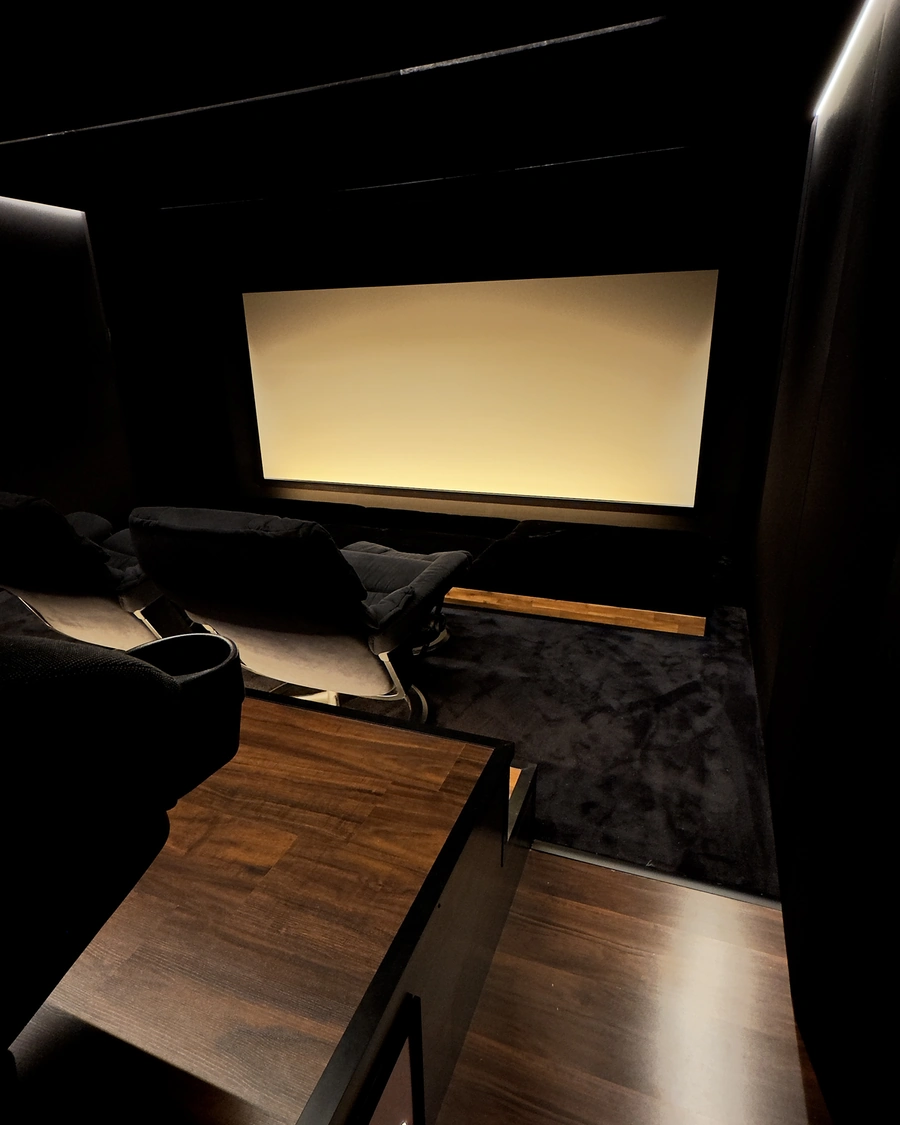

Blick von der Seite über die Sitzreihe auf die warm beleuchtete Leinwand — Warme Leinwandperspektive

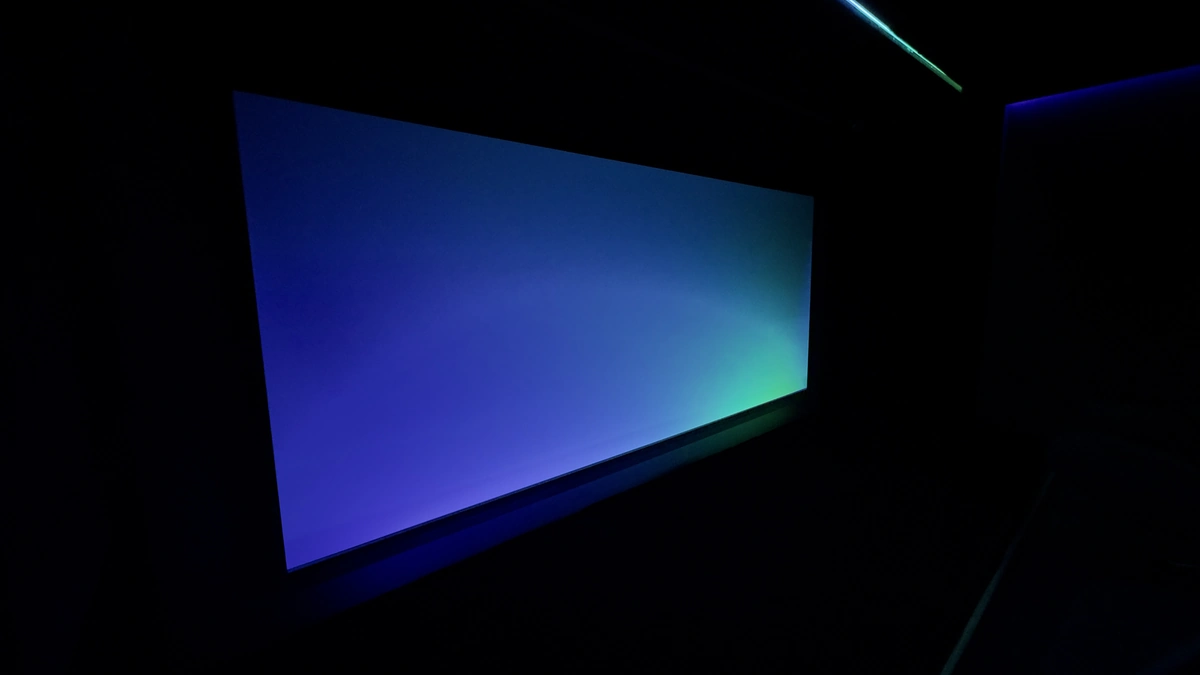

Cinemascope-Leinwand mit blau-cyanfarbener Lichtstimmung im dunklen Kinoraum — Blaues Leinwandlicht

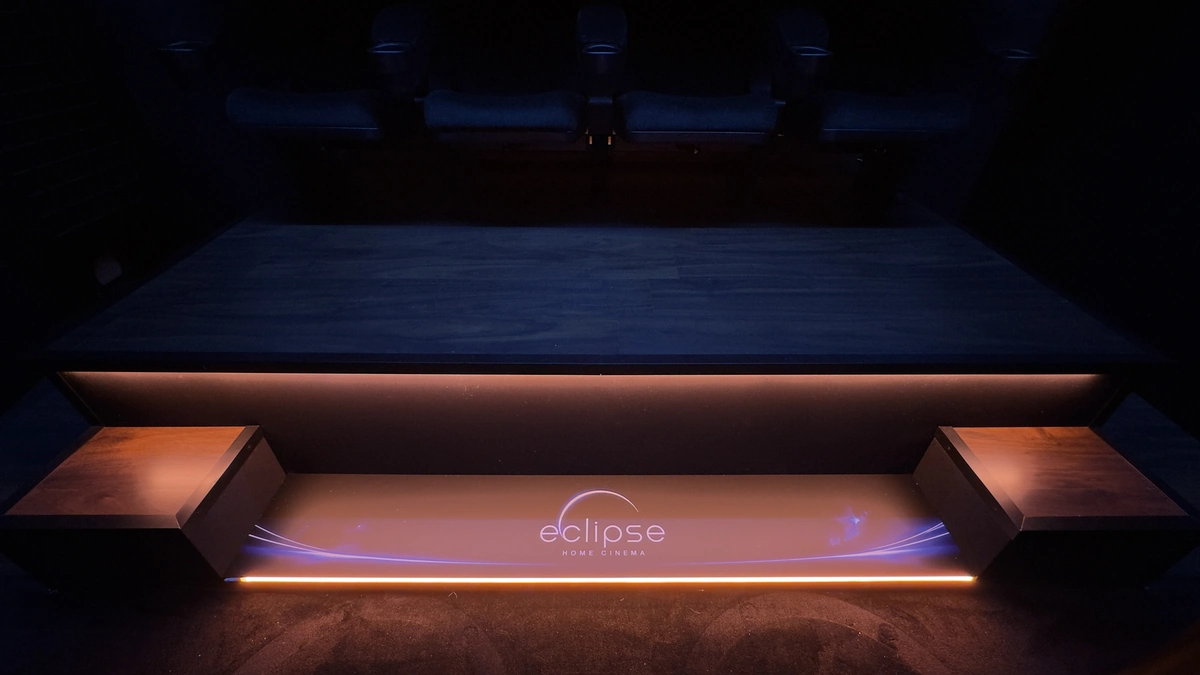

Front des Podests mit indirekter Beleuchtung und eclipse Signet — Podestfront mit Signet

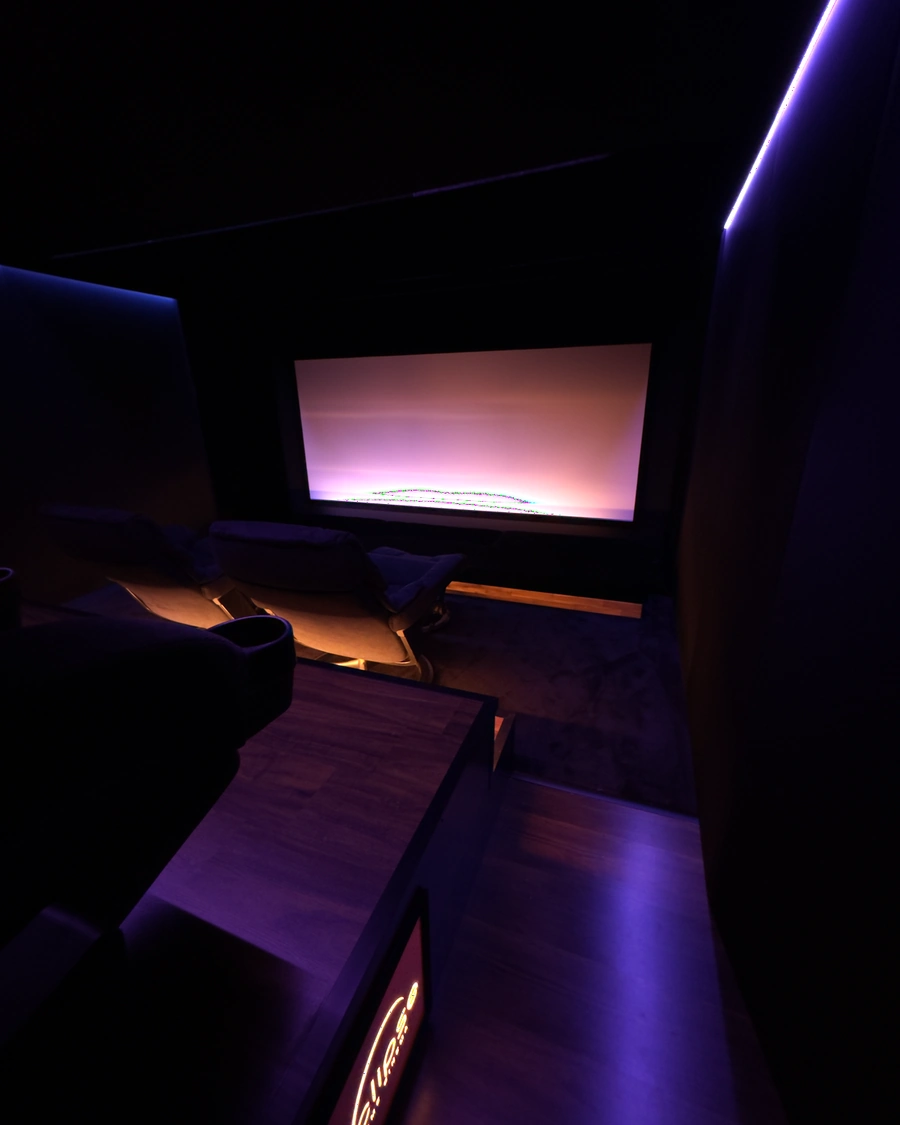

Seitlicher Blick über Lounge-Sessel auf eine magenta beleuchtete Leinwand — Magenta Leinwandlicht
